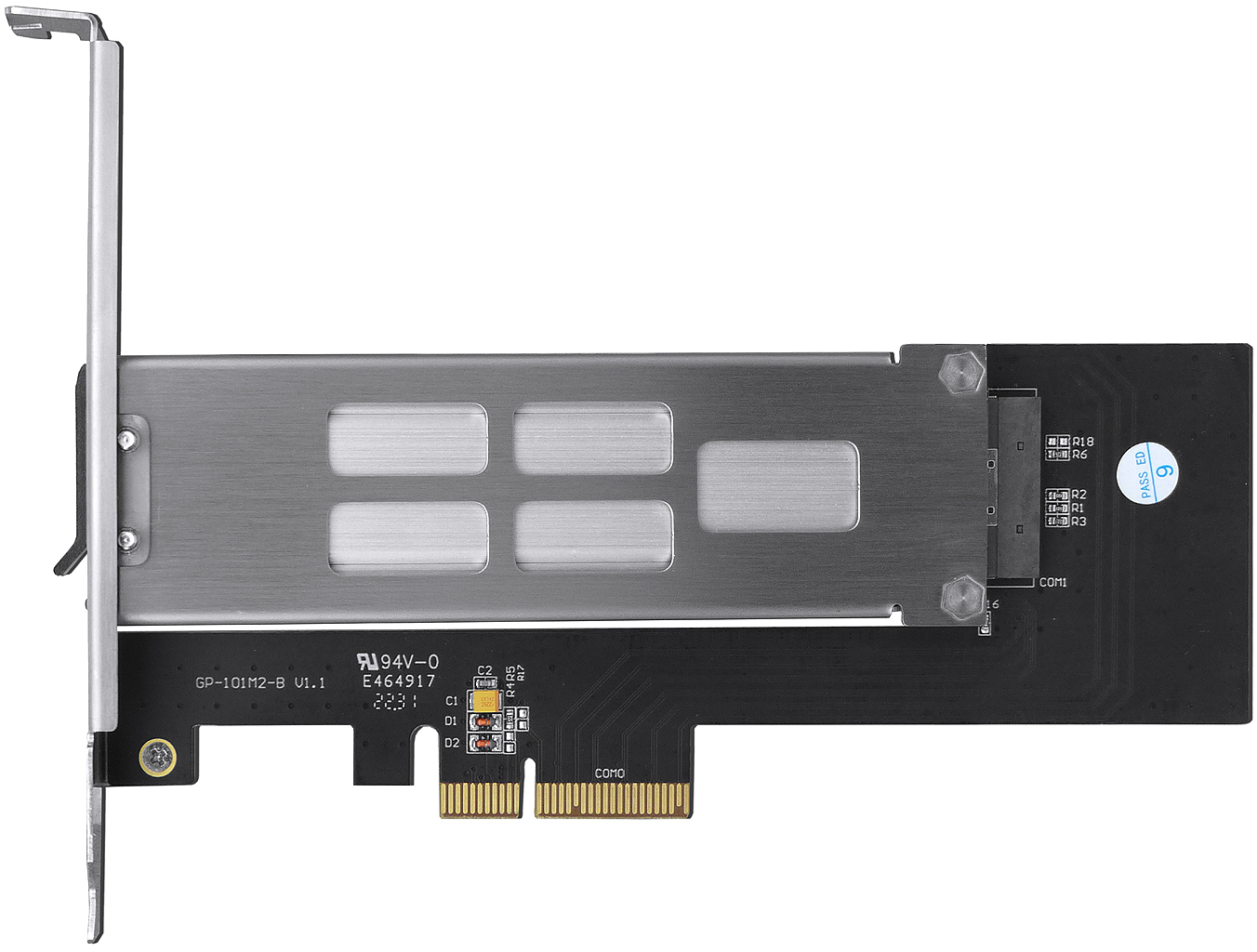

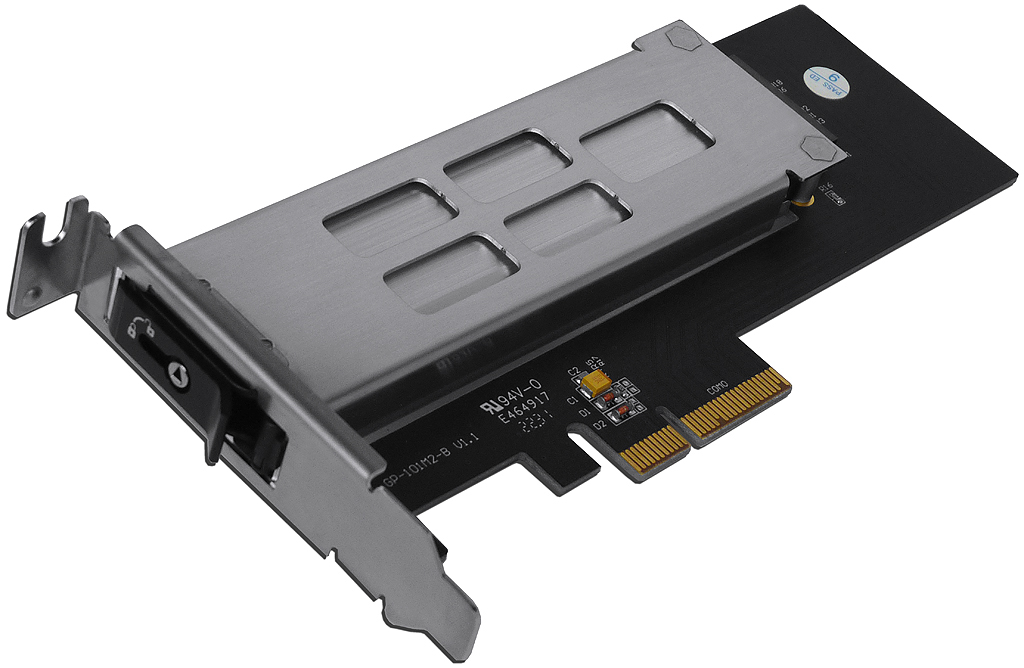

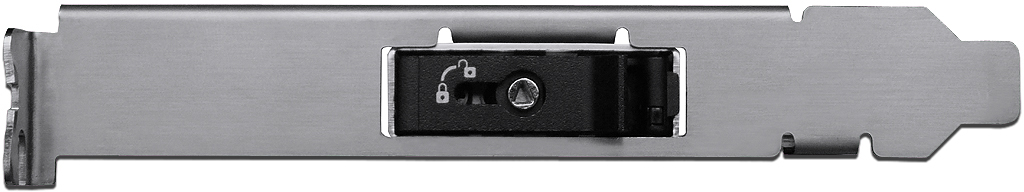

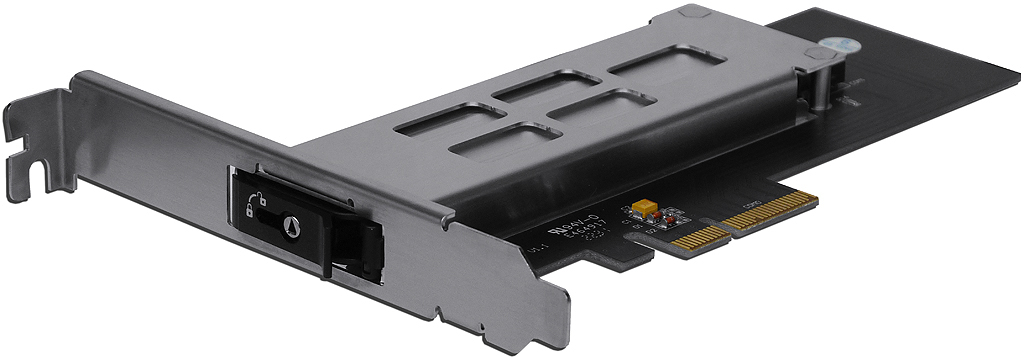

GP-101M2-Br

M.2 NVMe 64G

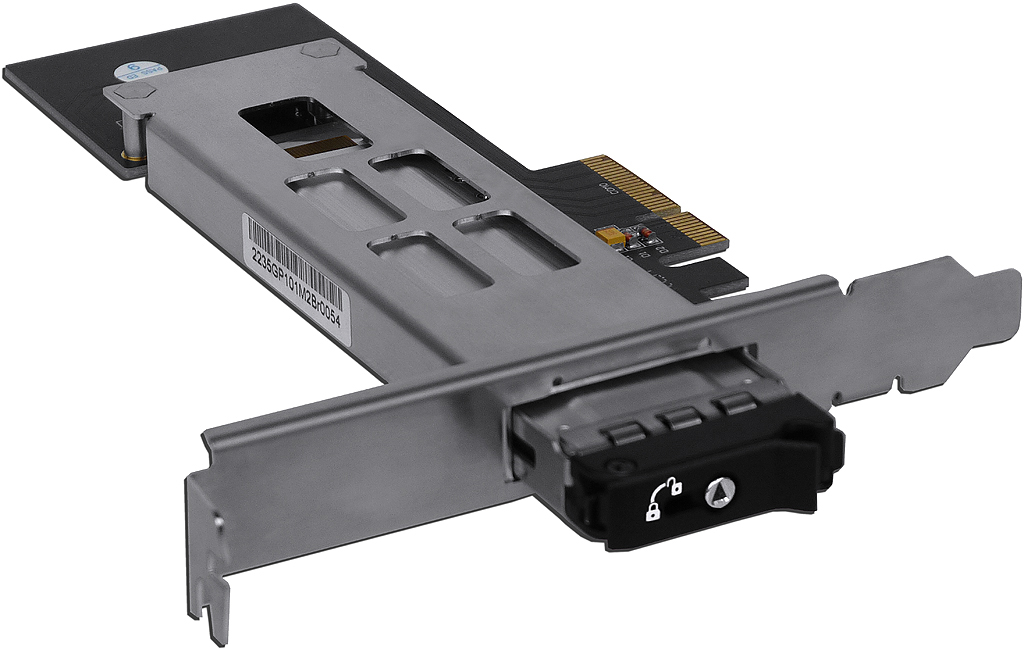

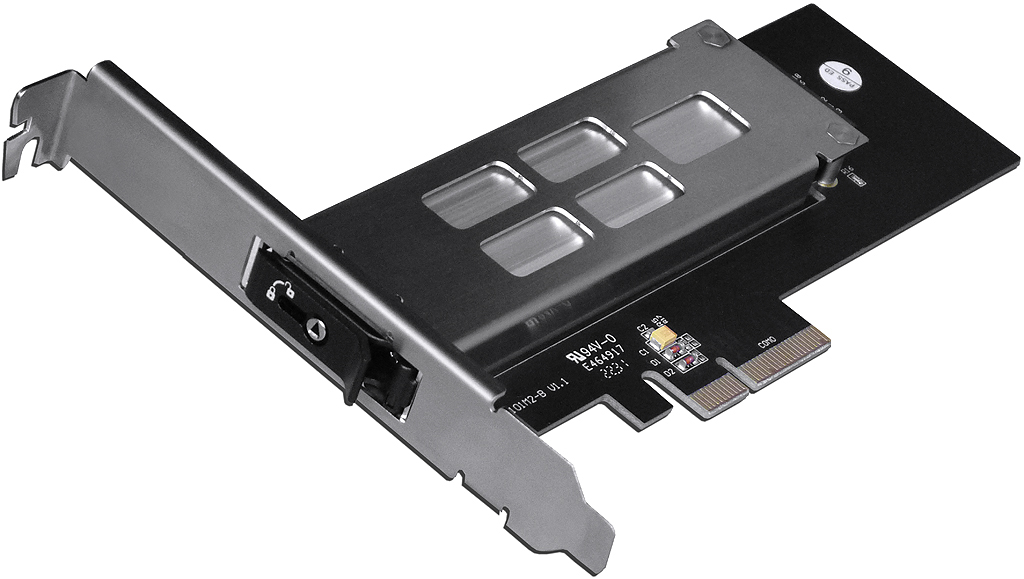

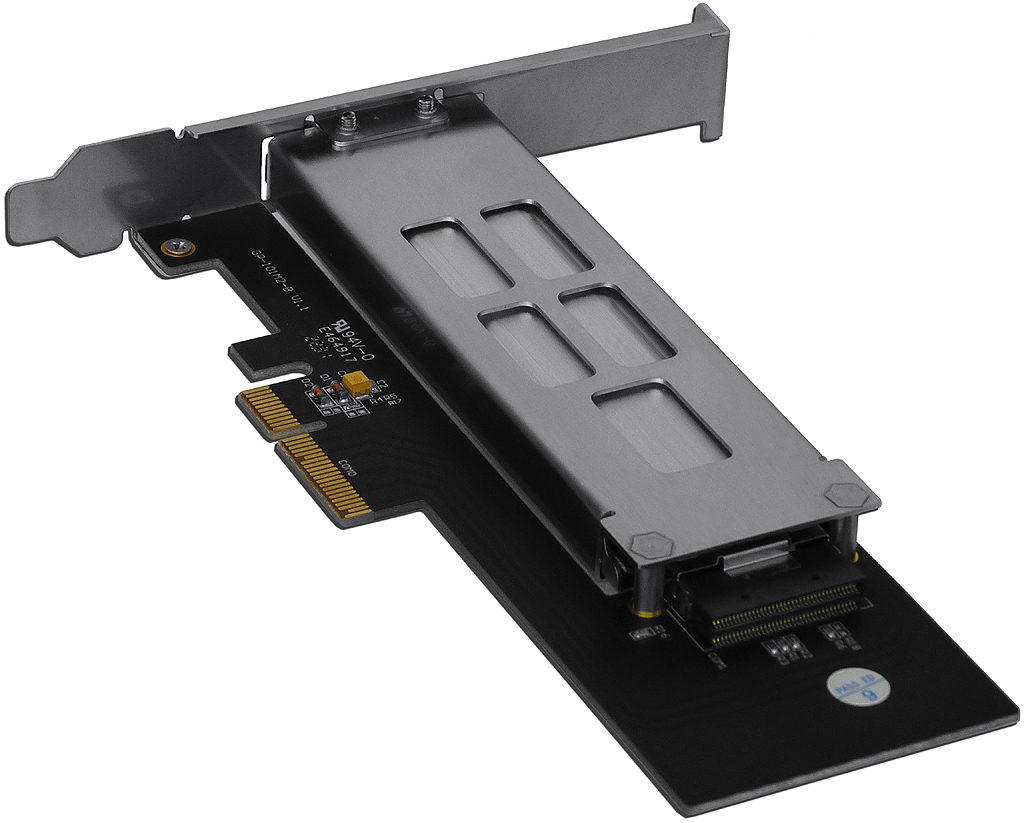

1组全高/半高式PCIe X4扩充卡空间转1条M.2 SSD插拔抽取盒M.2 NVMe 64G

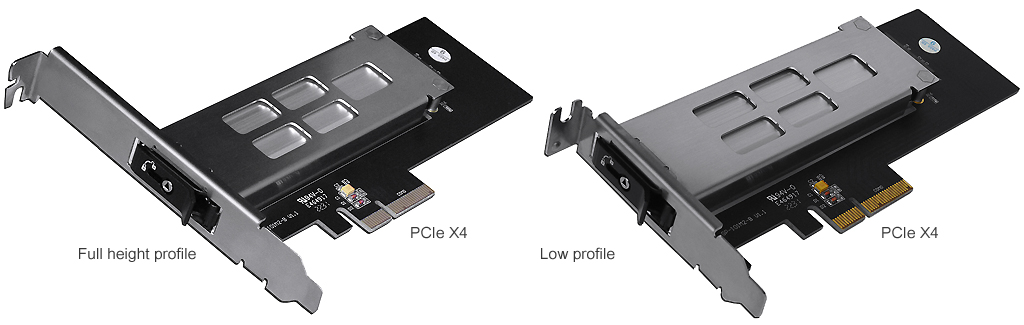

* 兼容于1组全高/半高式适配卡空间, 可安装1条M.2 NVMe SSD

* 支持传输规格PCIe 3.0/4.0 x4 NVMe 32Gbps/64Gbps, M.2 NVMe SSD硬盘长度2230/42/60/80mm皆相容

* 抽取盒传输接口: 支持主板的PCIe 3.0与PCIe 4.0的4X, 8X, 16X slot 插槽

* 抽取盒本体及全高/半高式L型封口片皆采用高级不锈钢材质, 表面细微处亦采用高级耐刮伤发线强化处理

* 采用本司最新包覆式内框及上方缓冲弹片式抽取盒机构设计, 交换或维修硬盘时更加快速顺畅
* 标配专利减震弹片设计, 可从底部安装及固定硬盘, 符合多样化安装环境, 水平或垂直安装皆可

* LED灯号设计: 绿色为Power On电源灯, 持续闪烁橘色为M.2 SSD读取灯, 无灯号显示表示M.2 SSD未插入
* 抽取盒采保密安全开关设计 (可使用钥匙上锁)

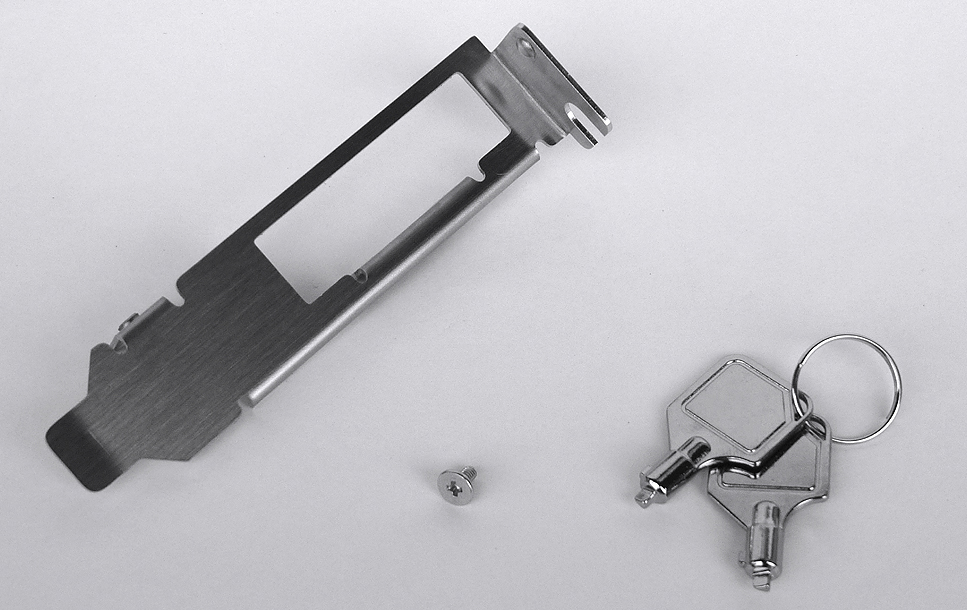

* 零件包明细: M3平头镀镍螺丝x1, 保密安全钥匙x2, 半高式L型封口片x1
* 中国工控全球质量保证及保固3年, 插拔抽取保证5万次
* 全高式产品尺寸: 155.9(L) x 120.8(W) x 19(H)mm

* 半高式产品尺寸: 155.9(L) x 84(W) x 19(H)mm
* 包装明细: N.W. 0.15 KGM, G.W. 0.23 KGM, CUFT 0.05 (230mm x 150mm x 45mm, single box packed)

* left  right  right  right  front  rear  top  LPF  accessory  drawing  datasheet

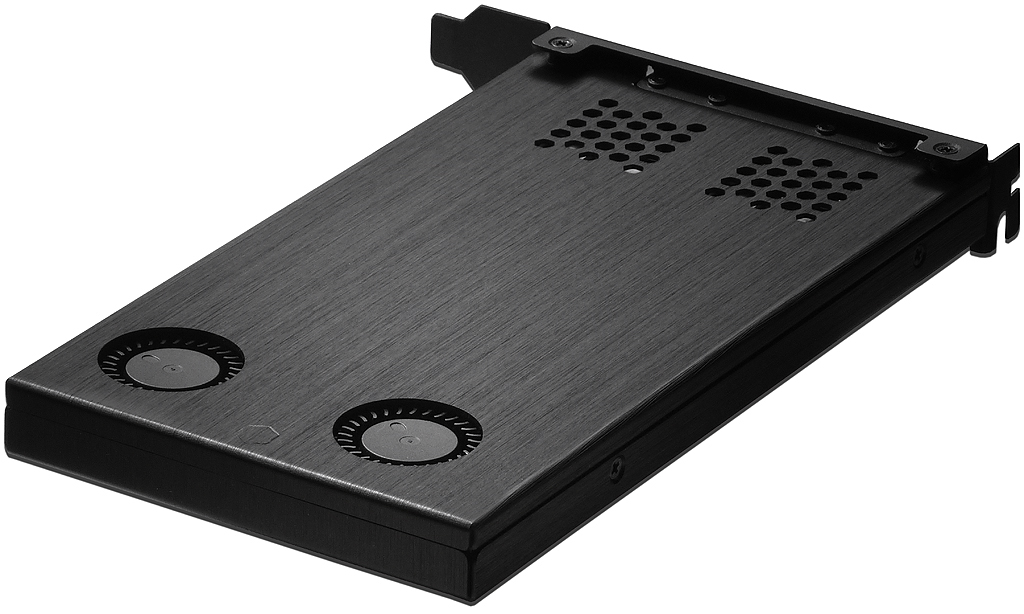

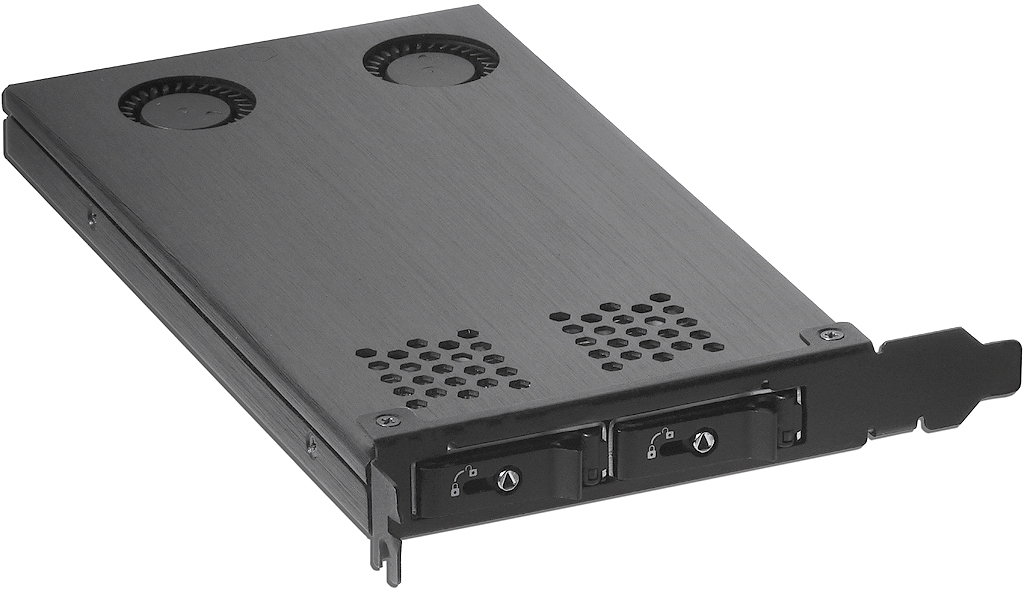

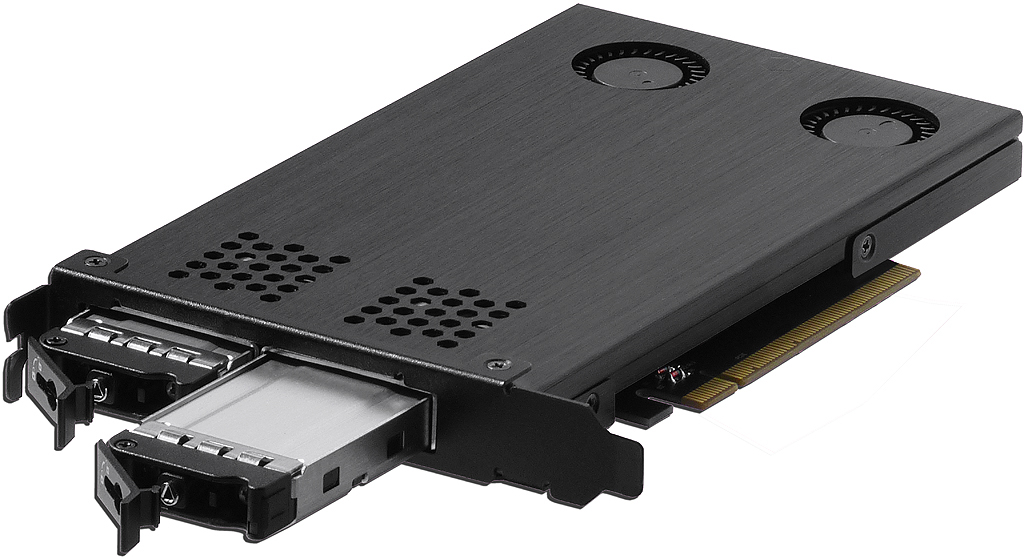

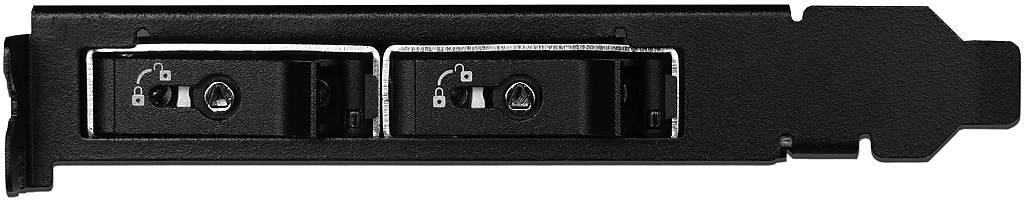

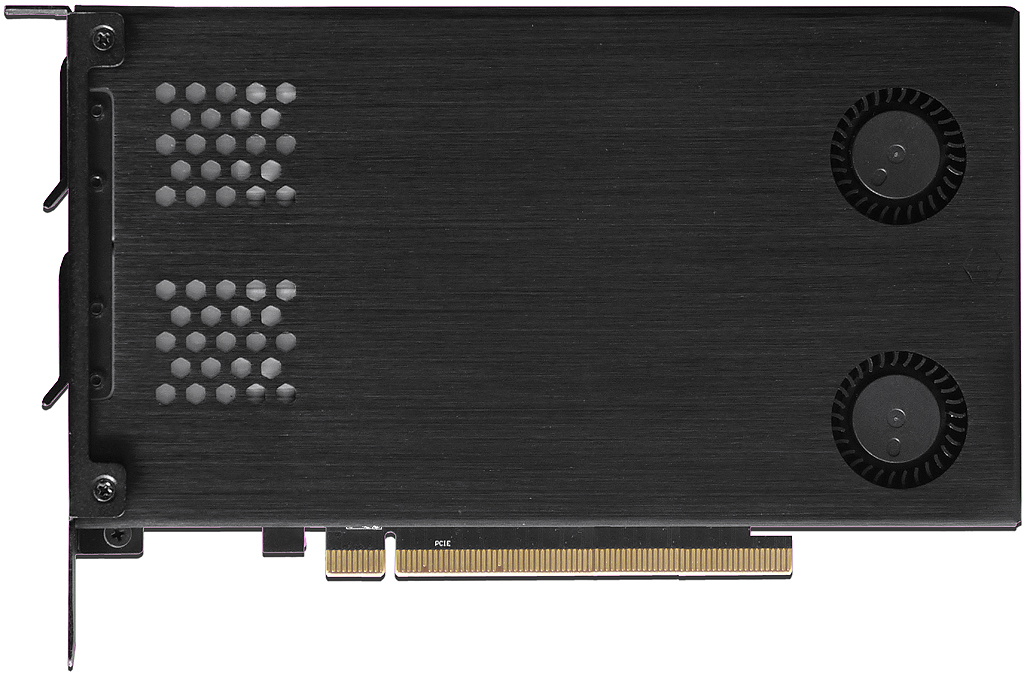

GP-102M2-Br

M.2 NVMe 64G

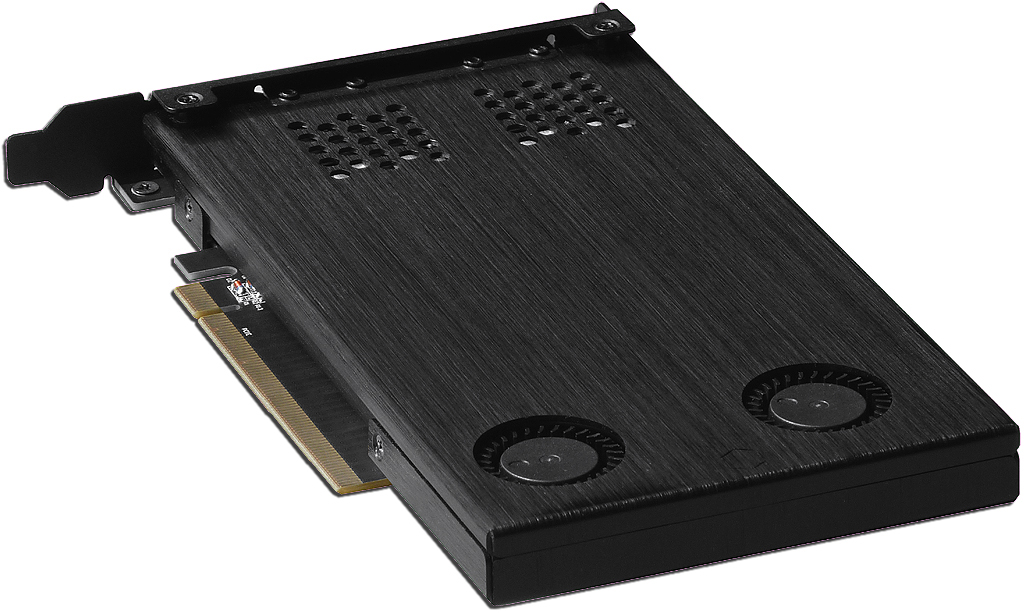

1组全高式PCIe X16扩充卡空间转2条M.2 SSD插拔抽取盒M.2 NVMe 64G

* 兼容于1组全高式适配卡空间, 可安装2条M.2 NVMe SSD, SSD识别须从BIOS设置, 主板需支持讯号分割 (Bifurcation)

* 支持传输规格PCIe 3.0/4.0 x16 NVMe 32Gbps/64Gbps, M.2 NVMe SSD硬盘长度2230/42/60/80mm皆相容

* 抽取盒传输接口: 支持主板的PCIe 3.0与PCIe 4.0的16X slot 插槽

* 标配2颗40mmx10mm鼓风机散热风扇

* 抽取盒本体采用高级不锈钢及铝合金材质, 表面细微处亦采用高级耐刮伤发线强化处理

* 采用本司最新包覆式内框及上方缓冲弹片式抽取盒机构设计, 交换或维修硬盘时更加快速顺畅
* 标配专利减震弹片设计, 可从底部安装及固定硬盘, 符合多样化安装环境, 水平或垂直安装皆可

* LED灯号设计: 绿色为Power On电源灯, 持续闪烁橘色为M.2 SSD读取灯, 无灯号显示表示M.2 SSD未插入
* 抽取盒采保密安全开关设计 (可使用钥匙上锁)

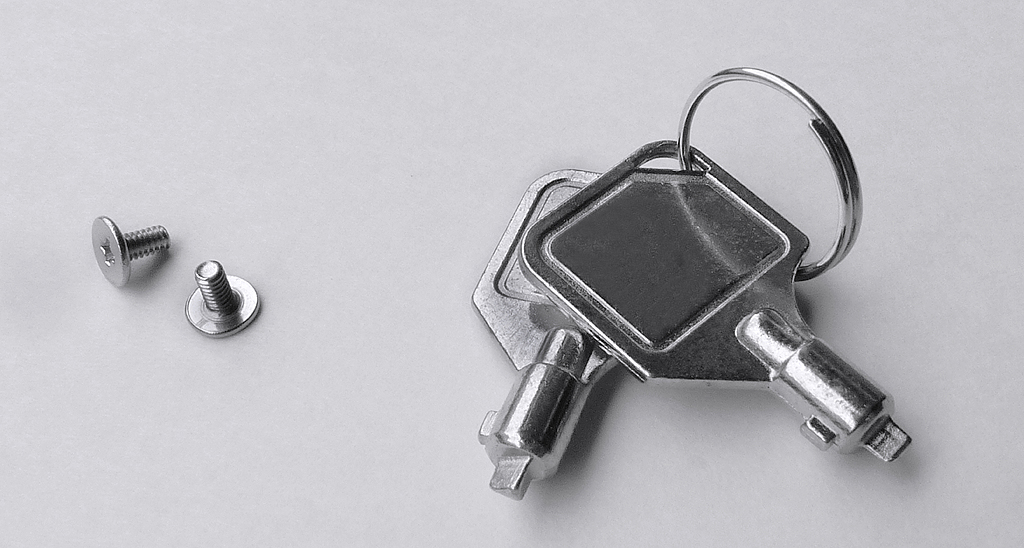

* 零件包明细: M3平头镀镍螺丝x2, 保密安全钥匙x2
* 中国工控全球质量保证及保固3年, 插拔抽取保证5万次
* 全高式产品尺寸: 175(L) x 120.8(W) x 22(H)mm
* 包装明细: N.W. 0.39 KGM, G.W. 0.47 KGM, CUFT 0.05 (230mm x 150mm x 45mm, single box packed)

* left  right  front  rear  rear  top  accessory  drawing

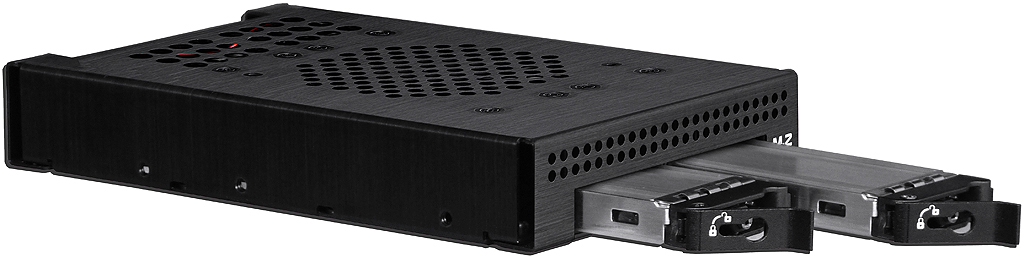

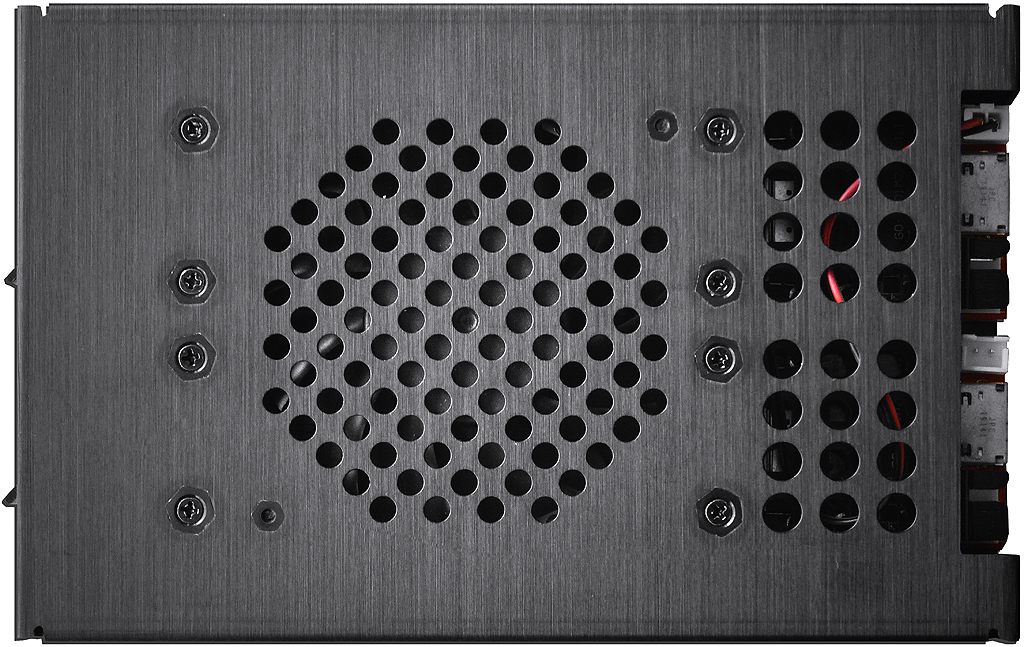

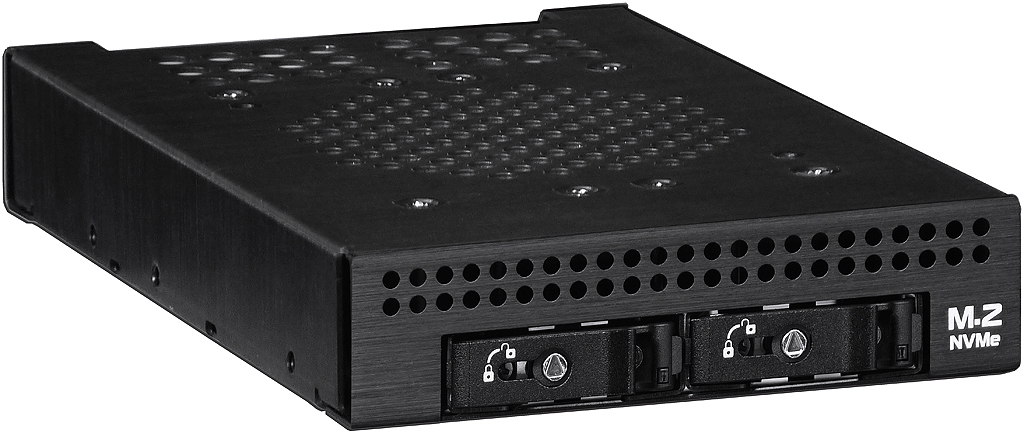

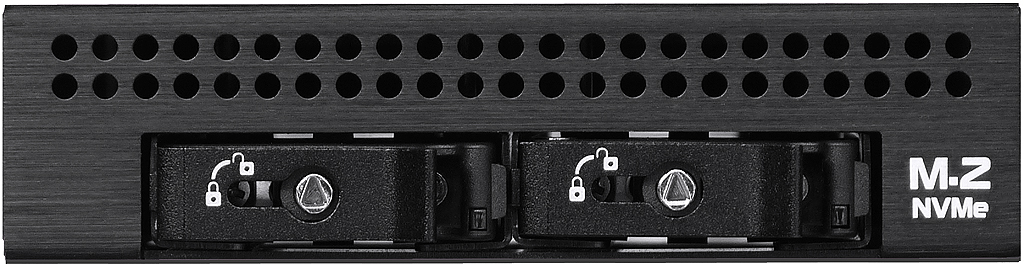

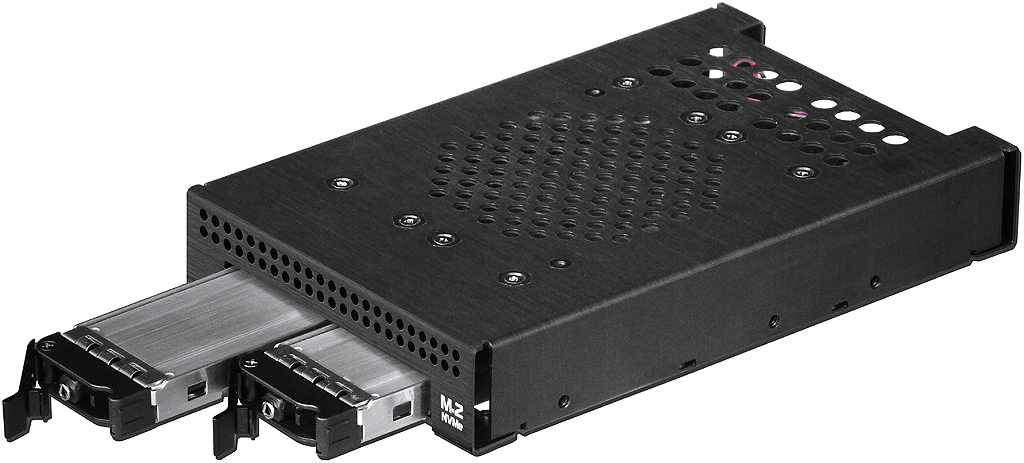

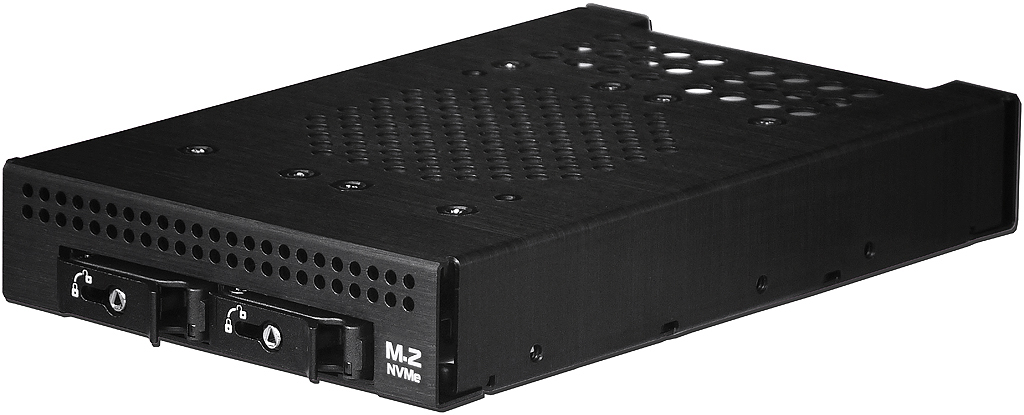

GO3-102M2-fr

M.2 NVMe 64G

1组3.5吋FDD空间转2条M.2 SSD插拔抽取盒M.2 NVMe 64G

* 相容于1组3.5吋FDD空间, 可装2条M.2 NVMe SSD (有些M.2硬盘不支持热插拔, 须自行另外加装NVMe控制卡)
* 支持M.2 NVMe 32Gbps/64Gbps, M.2 NVMe SSD硬盘长度2230/42/60/80mm皆相容
* 铝合金外框本体: 高级黑色阳极发丝防刮伤铝合金
* 不锈钢内框抽取: 304不锈钢抽取盒, 上下吸震弹片, 配备铝合金把手附独家微型钥匙安全锁
* 多重散热功能: 外框采高级散热铝合金, 内框采不锈钢抽取盒设计并搭配散热铝片及导热片
* 免工具专利: 硬盘插入抽取盒即可读取, 专利钳式固定散热铝片, 下压即可固定硬盘+螺丝锁固
* 单体双色LED灯号设计: 绿色Power电源灯/橘色SSD读取灯
* 插拔背板: 外框的内部连接器采用Slim SAS x8, 与内框的抽取盒本体连接/插拔

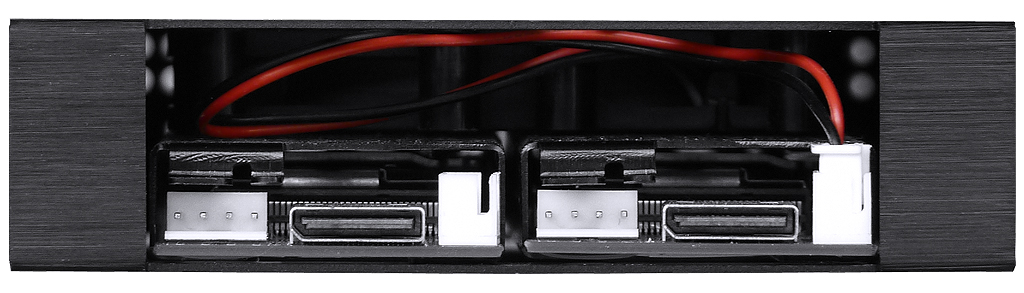

* 产品后方传输接口: 2组OCuLink (SFF-8612) 数据传输port, 2组小4pin电源输入port (标配SATA 15pin防呆电源转接线),

   1组2pin风扇接口已接6cm内置高速散热风扇, 另1组2pin风扇接口为预留备用
* 产品后方连接器(Device装置端)与系统控制(Host控制端)的传输定义支持SFF-9402 REV1.1

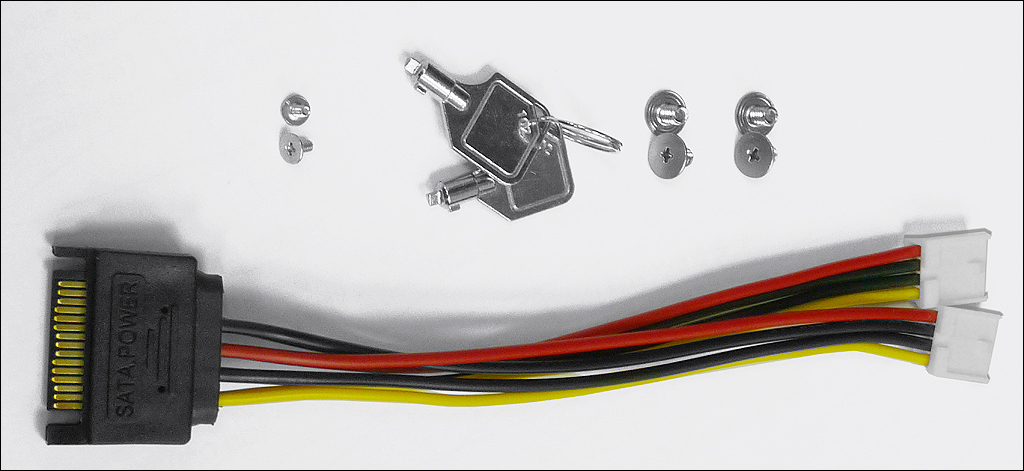

* 零件包明细: M2平头镀镍螺丝x2, #6平头镀镍螺丝x4, 保密安全钥匙x2, 4pin转SATA 15pin防呆电源转接线x1
* 中国工控全球质量保证及保固3年, 插拔抽取保证5万次
* 产品尺寸: 159(L) x 101.5(W) x 25.4(H)mm
* 包装明细: N.W. 0.33 KGM, G.W. 0.41 KGM, CUFT 0.055 (228mm x 153mm x 45mm, single box packed)

* left  left1  right  right1  front  rear  top  accessory

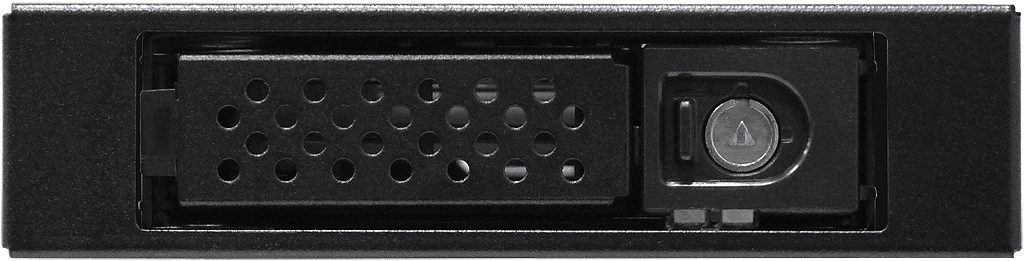

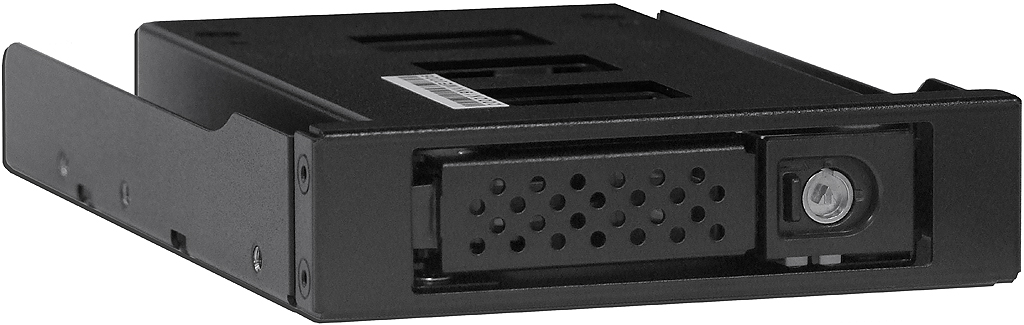

N-19NVMe19

U.2 U.3 NVMe 64G

1组3.5吋FDD空间转1颗2.5吋插拔抽取盒U.2 U.3 NVMe 64G
* 兼容于1组3.5吋FDD空间, 可安装1颗2.5吋NVMe U.2硬盘 (可搭配不同NVMe控制卡, 有些硬盘支持/不支持热插拔)
* 支援2.5吋U.2 U.3 NVMe (64Gbps) SSD x1, 高度15mm及以下高度之硬盘皆兼容

* 采用不锈钢耐刮伤发线强化包覆式内框Tray盘及上方缓冲弹片式抽取设计, 交换或维修硬盘时更加快速顺畅

* 标配专利减震弹片设计, 可从底部安装及固定硬盘, 符合多样化安装环境, 水平或垂直安装皆可

* 1组LED灯号设计: 每组抽取盒左边为绿色Power电源灯, 右边为橘色HDD读取灯

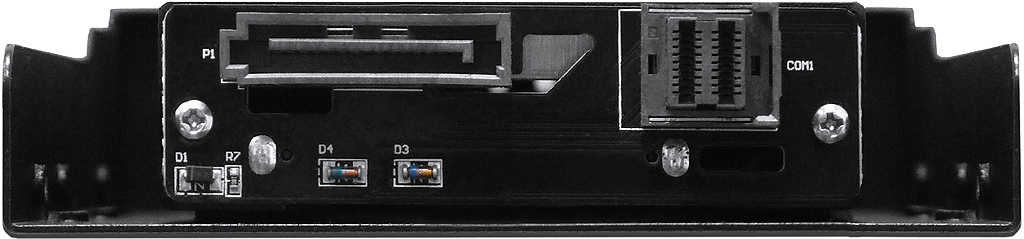

* 抽取盒后方传输接口: 1组MiniSAS HD (SFF-8643)数据传输port, 1组SATA 15pin电源输入port

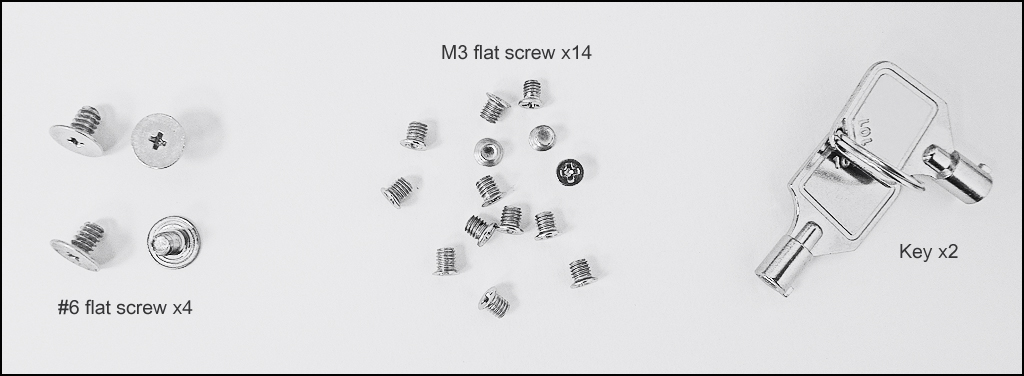

* 零件包明细: #6平头镀镍螺丝x4pcs, M3平头镀镍螺丝x14pcs, 保密安全钥匙x2pcs
* 中国工控全球质量保证及保固3年, 插拔抽取保证5万次

* 产品尺寸: 145(L) x 101.5(W) x 25.4(H)mm

* 包装明细: N.W. 0.34 KGM, G.W. 0.41 KGM, CUFT 0.048 (195mm x 155mm x 45mm, single box packed)

* left  left1  right  front  rear  tray  accessory

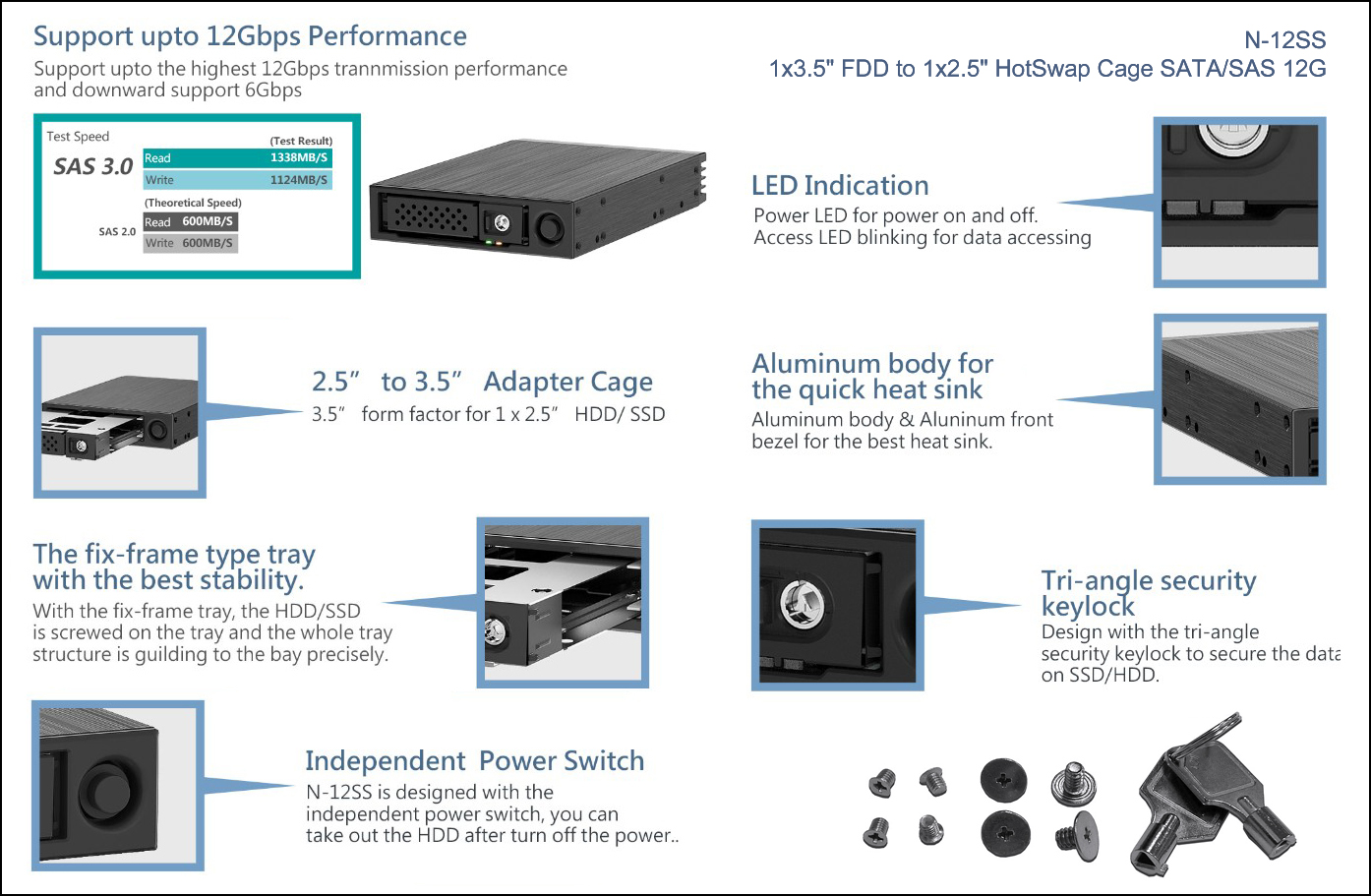

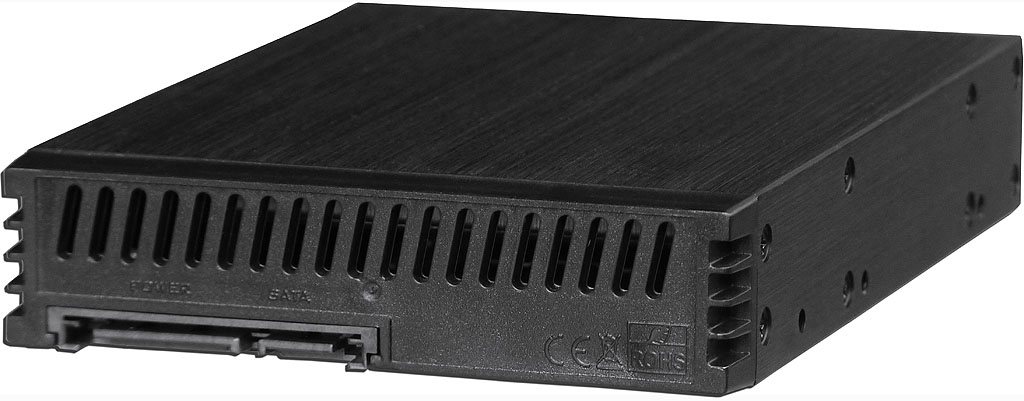

N-12SS

SATA/SAS 12G

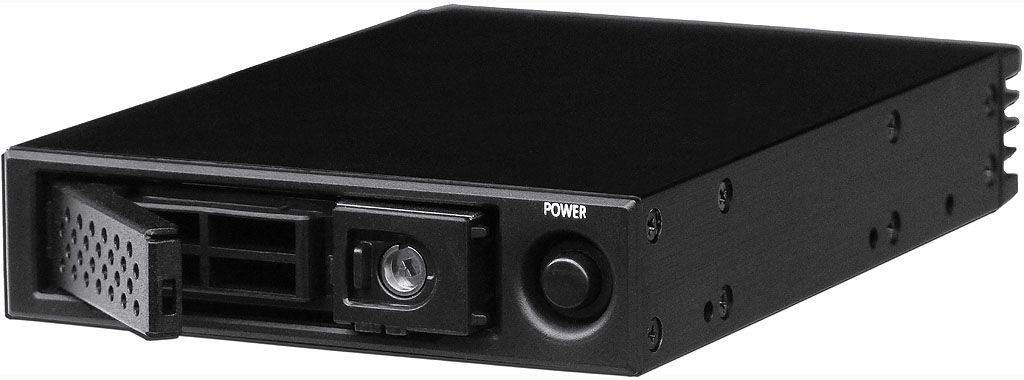

1组3.5吋FDD空间转1颗2.5吋热插拔抽取盒SATA/SAS 12G
* 兼容于1组3.5吋FDD空间内, 可安装1颗2.5吋热插拔硬盘抽取盒 (如须支持RAID功能, 须另外搭配磁盘阵列卡)
* 支援2.5吋SATA1/2/3/3.2/3.3 & SAS1/2/3 (12Gbps), 高度15mm及以下的SAS 12G或SAS/SATA 6G硬盘皆兼容
* 整体金属采用具备散热功能之高级铝挤型合金材质, 表面细微处亦采用高级环保电镀以及耐刮伤发线强化处理
* 采用可抽取式HDD Tray盒机构设计, 抽取盒采双重保密安全开关设计 (钥匙及左右开关键)

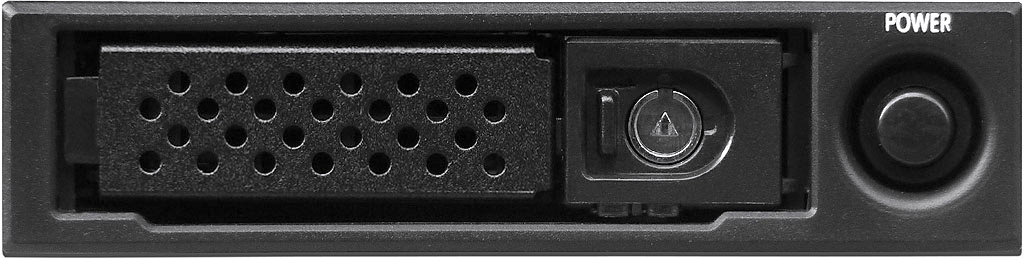

* 1组LED灯号设计: 左边为绿色Power电源灯, 右边为橘色HDD读取灯, 以及右侧的独立Power On/Off 电源开关设计

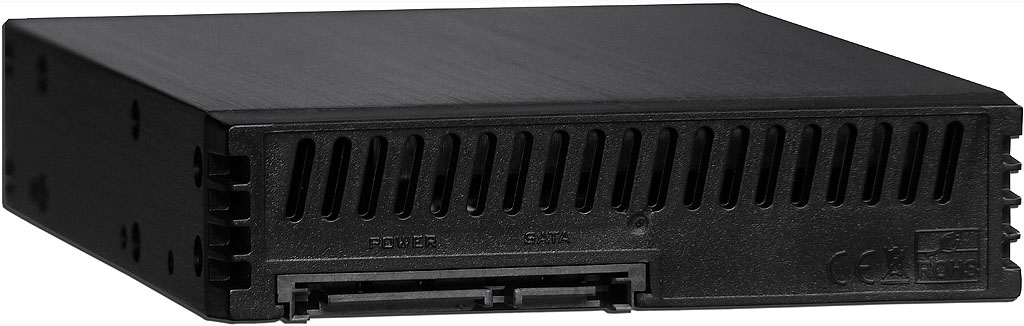

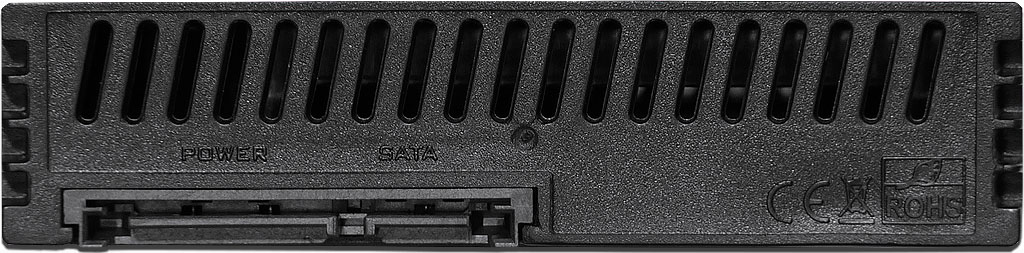

* 抽取盒后方传输接口: 1组SATA 7pin数据传输port, 1组SATA 15pin电源输入port
* 零件包明细: M3平头镀镍螺丝x4pcs, #6平头镀镍螺丝x4pcs, 保密安全钥匙x2pcs
* 中国工控全球质量保证及保固3年, 热插拔抽取保证5万次
* 产品尺寸: 145.7(L) x 101.5(W) x 25.4(H)mm
* 包装明细: N.W. 0.22 KGM, G.W. 0.25 KGM, CUFT 0.048 (195mm x 151mm x 46mm, single box packed)

* left  right  front  rear  rear1  rear2  accessory

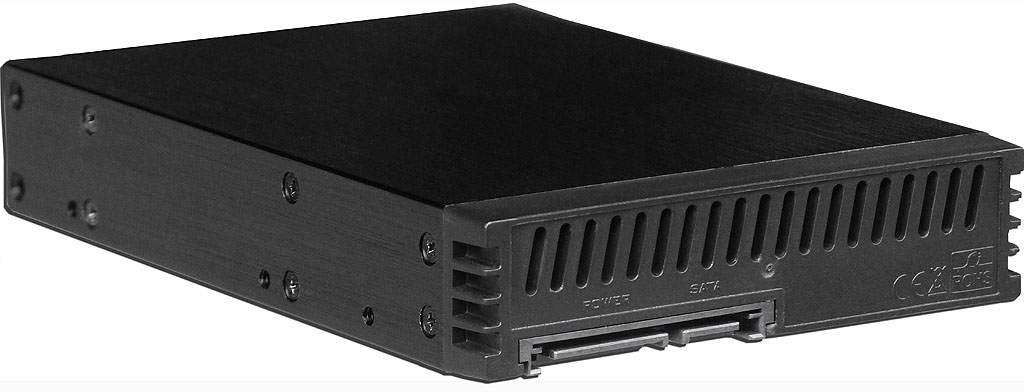

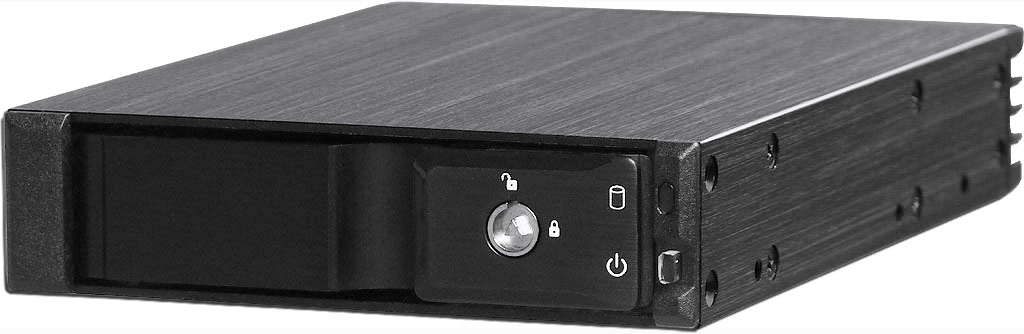

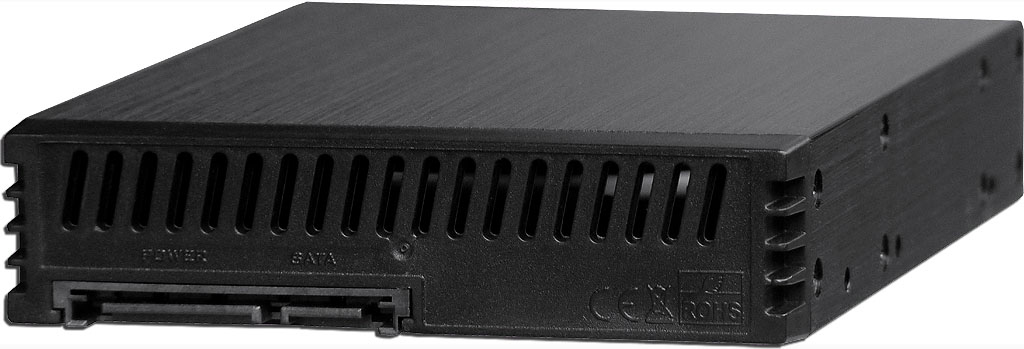

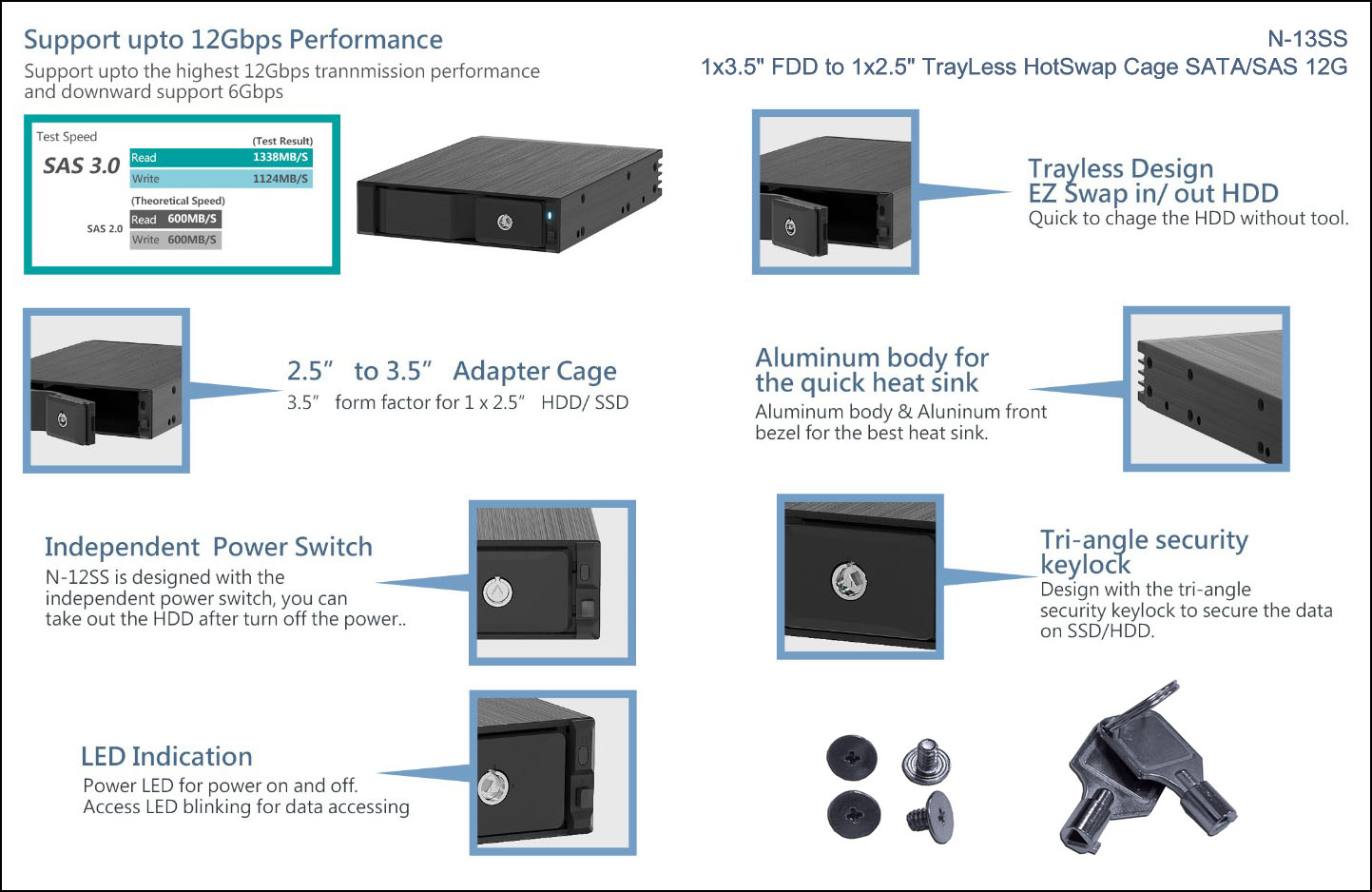

N-13SS

SATA/SAS 12G

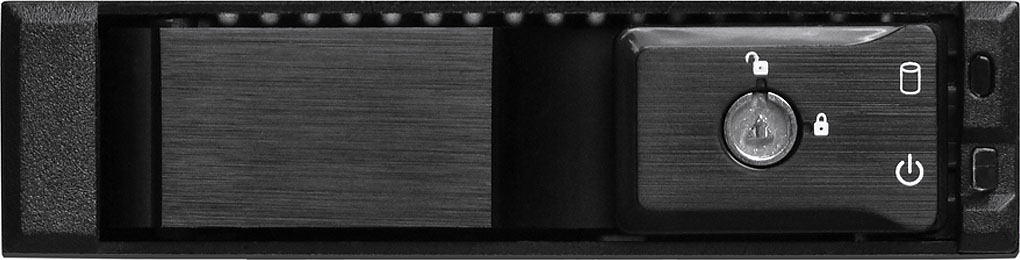

1组3.5吋FDD空间转1颗2.5吋TrayLess热插拔抽取盒SATA/SAS 12G
* 兼容于1组3.5吋FDD空间内, 可安装1颗2.5吋热插拔硬盘抽取盒 (如须支持RAID功能, 须另外搭配磁盘阵列卡)
* 支援2.5吋SATA1/2/3/3.2/3.3 & SAS1/2/3 (12Gbps), 高度15mm及以下的SAS 12G或SAS/SATA 6G硬盘皆兼容
* 整体金属采用具备散热功能之高级铝挤型合金材质, 表面细微处亦采用高级环保电镀以及耐刮伤发线强化处理
* 采用TrayLess机构设计, 铝合金前面板采保密安全开关设计
* 单体双色LED灯号: 上侧灯号蓝色为Power电源灯, 紫色闪烁为HDD读取灯, 下侧按钮为独立Power On/Off 电源开关设计

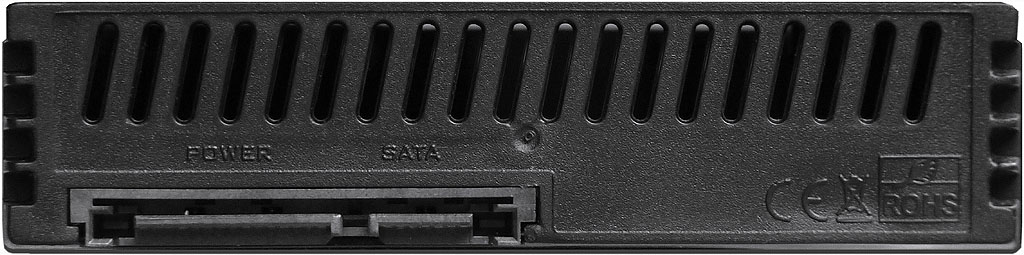

* 抽取盒后方传输接口: 1组SATA 7pin数据传输port, 1组SATA 15pin电源输入port
* 零件包明细: #6平头镀镍螺丝x4pcs, 保密安全钥匙x2pcs
* 中国工控全球质量保证及保固3年, 热插拔抽取保证5万次
* 产品尺寸: 145.7(L) x 101.5(W) x 25.4(H)mm
* 包装明细: N.W. 0.22 KGM, G.W. 0.25 KGM, CUFT 0.048 (195mm x 151mm x 46mm, single box packed)

* left  right  front  rear  rear1  rear2  accessory

N-22NVMO

NVMe 64G OCuLink

1组3.5吋FDD空间转2颗U.2 U.3 M.2 TrayLess插拔抽取盒NVMe 64G OCuLink

* 兼容于1组3.5吋FDD空间, 可装2条M.2 NVMe SSD (有些硬盘不支持热插拔, 须自行另外加装NVMe控制卡)
* 支持2条M.2 NVMe SSD硬盘长度2230/42/60/80mm皆兼容 (需选购安装M.2转U.2转接板料号M2U03-adapter)
* 支持2颗2.5吋U.2 U.3 NVMe SSD (有些硬盘不支持热插拔, 须自行另外加装NVMe控制卡)
* PCIe 3.0 4.0 U.2 U.3 NVMe (64Gbps) 2.5吋SSD, 高度10mm或10mm以下之硬盘皆兼容
* 铝合金外框本体: 高级黑色阳极发丝防刮伤铝合金
* 采用本司最新TrayLess无内框机构, 铝合金面板附保密安全钥匙开关, 把手标配安全卡扣设计, 水平或垂直安装皆可
* LED灯号设计: 绿色恒亮Power电源灯, 橘色闪烁读取灯
* 产品后方界面: 2组OCuLink (SFF-8612) 4i, 1组SATA 15pin电源输入port, 1组40mm x 10mm鼓风机散热风扇
* 产品后方连接器(Device装置端)与系统控制(Host控制端)的传输定义支持SFF-9402 REV1.1
* 零件包明细: #6平头螺丝x4 (長度5mm, 平头直徑8mm), 保密安全钥匙x2
* 中国工控全球质量保证及保固3年, 插拔抽取保证5万次
* 产品尺寸: 162.2(L) x 101.5(W) x 25.4(H)mm
* 包装明细: N.W. 0.25 KGM, G.W. 0.30 KGM, CUFT 0.048 (195mm x 151mm x 46mm, single box packed)

* left  right  right  right  front  rear  accessory

N-22SS

SATA/SAS 12G

(2026年式新款)

1组3.5吋FDD空间转2颗2.5吋TrayLess热插拔抽取盒SATA/SAS 12G

* 兼容于1组3.5吋FDD空间内, 可安装2颗2.5吋TrayLess热插拔硬盘抽取盒 (如须支持RAID功能, 须另外搭配磁盘阵列卡)

* 兼容2.5吋SATA1/2/3/3.2/3.3 & SAS1/2/3 (12Gbps), 高度10mm及10mm以下的SAS 12G或SAS/SATA 6G硬盘

* 整体金属采用具备散热功能之高级铝挤型合金材质, 表面细微处亦采用高级环保电镀以及耐刮伤发线强化处理
* 采用本司最新TrayLess无内框机构, 铝合金面板附保密安全钥匙开关, 把手标配安全卡扣设计, 水平或垂直安装皆可
* LED灯号设计: 绿色恒亮Power电源灯, 橘色闪烁读取灯
* 产品后方界面: 2组SATA 7pin数据传输port, 1组SATA 15pin电源输入port
* 零件包明细: #6平头螺丝x4 (長度5mm, 平头直徑8mm), 保密安全钥匙x2
* 中国工控全球质量保证及保固3年, 插拔抽取保证5万次
* 产品尺寸: 145.7(L) x 101.5(W) x 25.4(H)mm
* 包装明细:N.W. 0.25 KGM, G.W. 0.30 KGM, CUFT 0.048 (195mm x 151mm x 46mm, single box packed)

* left  right  right  right  front  rear  accessory

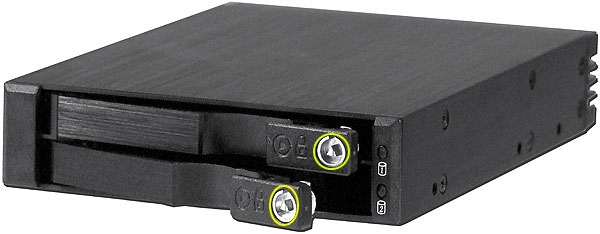

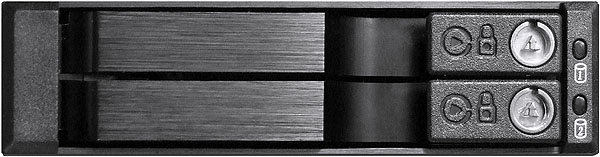

SS-21TL

SATA/SAS 12G

(2025年底EOL)

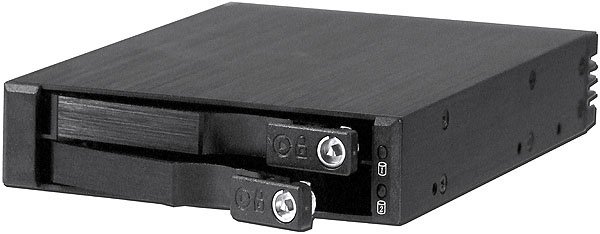

1组3.5吋FDD空间转2颗2.5吋TrayLess热插拔抽取盒SATA/SAS 12G
* 兼容于1组3.5吋FDD空间内, 可安装2颗2.5吋TrayLess热插拔硬盘抽取盒 (如须支持RAID功能, 须另外搭配磁盘阵列卡)
* 支援2.5吋SATA1/2/3/3.2/3.3 & SAS1/2/3 (12Gbps), 高度9.5mm及以下的SAS 12G或SAS/SATA 6G硬盘皆兼容
* 整体金属采用具备散热功能之高级铝挤型合金材质, 表面细微处亦采用高级环保电镀以及耐刮伤发线强化处理
* 采用本司最新TrayLess机构设计, 铝合金前面板附保密安全钥匙开关设计, 水平或垂直安装皆可
* 2组单体双色LED灯号设计: 绿色电源灯/橘色读取灯

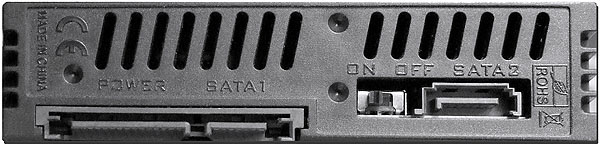

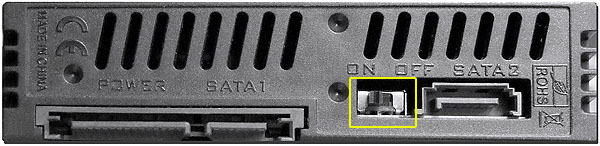

* 抽取盒后方传输接口: 2组SATA 7pin数据传输port, 1组SATA 15pin电源输入port, HDD读取灯可开可关功能键
* 零件包明细: 保密安全钥匙x2pcs, #6平头镀镍螺丝x4pcs
* 中国工控全球质量保证及保固3年, 热插拔抽取保证5万次
* 产品尺寸: 145.7(L) x 101.5(W) x 25.4(H)mm
* 包装明细: N.W. 0.3 KGM, G.W. 0.4 KGM, CUFT 0.05 (195mm x 151mm x 46mm, single box packed)

* left  right  right1  front  rear  rear1  accessory

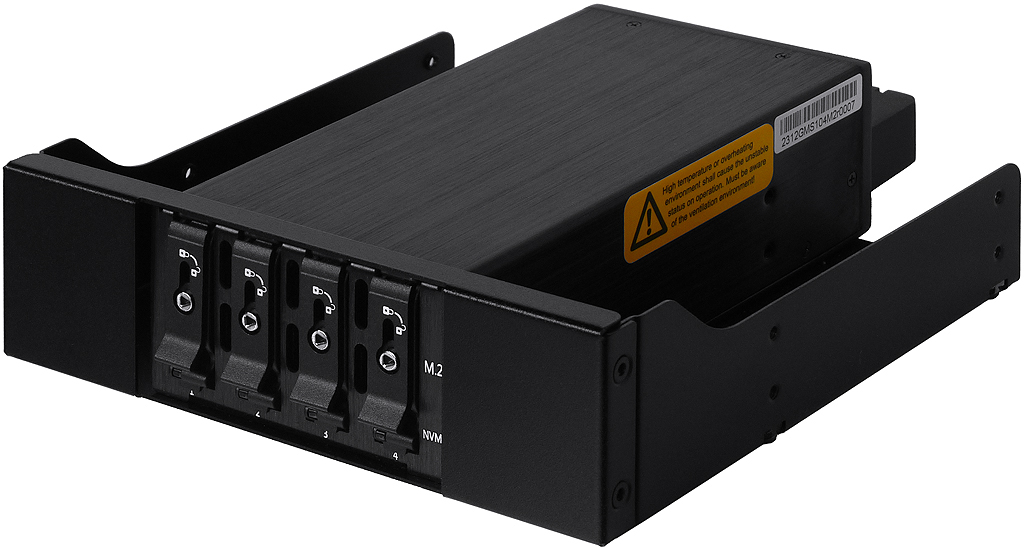

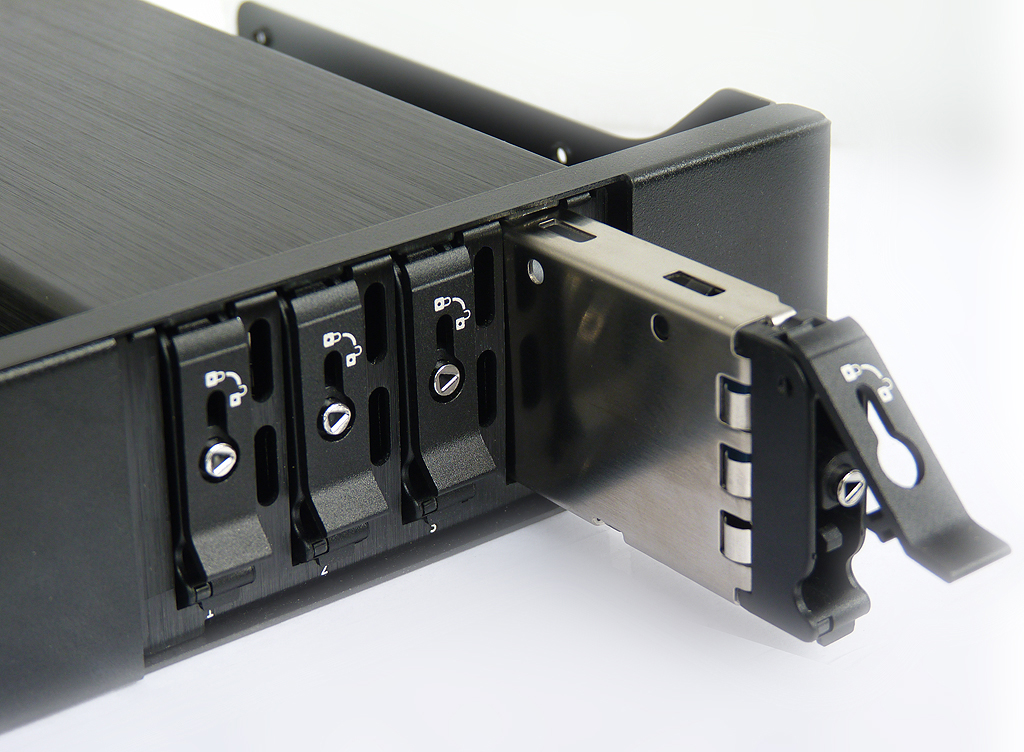

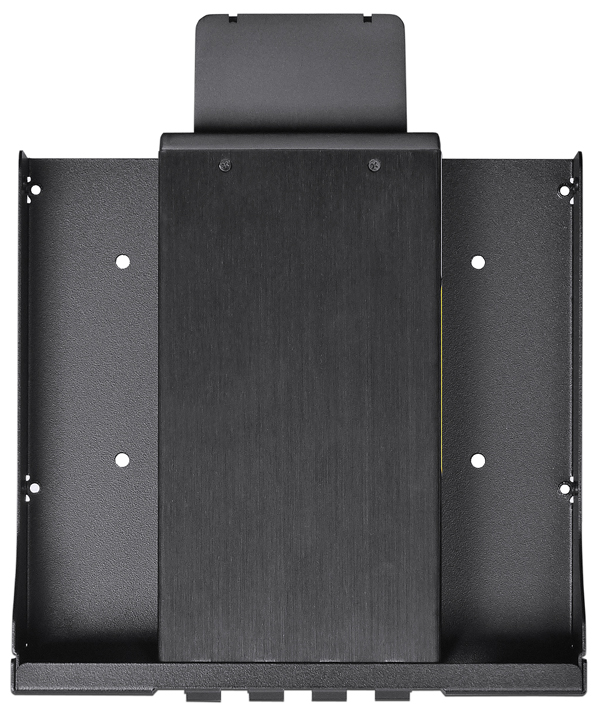

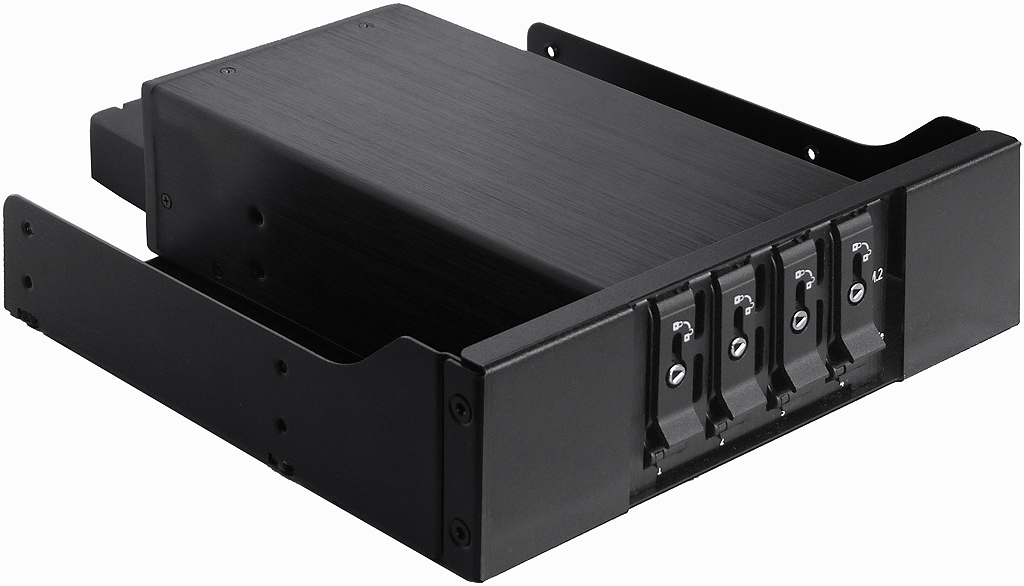

GMS-104M215r

M.2 NVMe 64Gbps

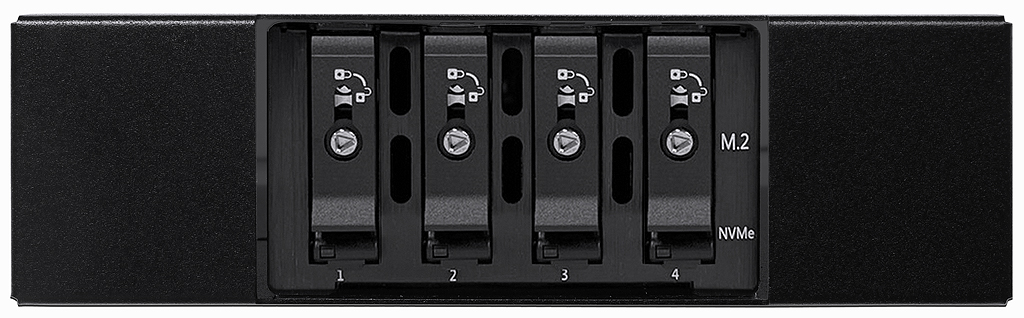

1组5.25吋空间转4条M.2 SSD插拔抽取盒M.2 NVMe 64Gbps

* 兼容于1组5.25吋空间, 可安装4条M.2 NVMe SSD (有些M.2硬盘不支持热插拔, 须自行另外加装NVMe控制卡)

* 支持M.2 NVMe 32Gbps/64Gbps, M.2 NVMe SSD硬盘长度2230/42/60/80mm皆相容
* 标配1颗40mmx10mm鼓风机散热风扇
* 铝挤型合金外框本体: 高级黑色阳极发丝防刮伤铝合金
* 不锈钢内框抽取本体: SUS304不锈钢内框, 上下吸震弹片, 配备铝合金把手附独家微型钥匙安全锁
* 外框多重散热功能: 外框采高级散热铝合金, 面板处设置导风孔, 并由后方鼓风扇抽出

* 内框多重散热功能: 内框采SUS304不锈钢设计并标配散热铝片及导热片协助做热导通
* 免工具专利: 硬盘插入抽取盒即可读取, 专利钳式固定散热铝片, 下压即可固定硬盘+螺丝锁固
* 单体双色LED灯号设计: 绿色Power电源灯/橘色SSD读取灯

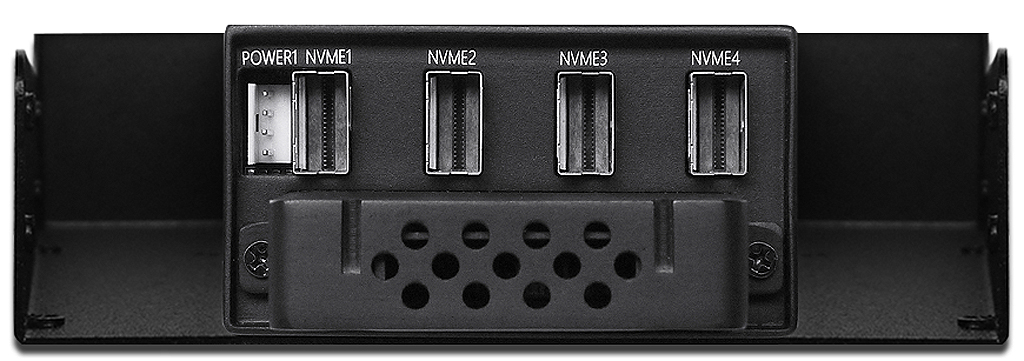

* 抽取盒后方传输接口: 4组Slim SAS 4i (SFF-8654) 数据传输port, 1组小4pin电源输入port
* 插拔背板: 外框内部连接器采用Slim SAS 8i, 与内框的抽取盒本体连接/插拔
* 产品后方连接器(Device装置端)与系统控制(Host控制端)的传输定义支持SFF-9402 REV1.1

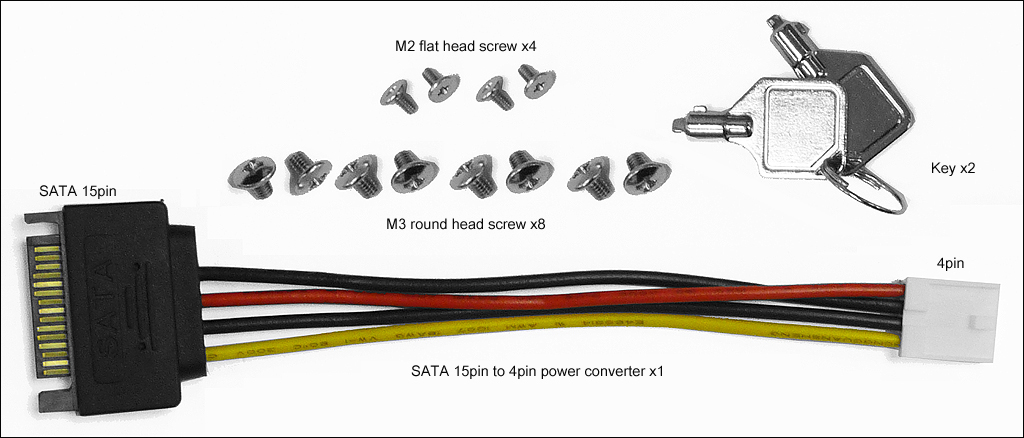

* 零件包明细: M2平头镀镍螺丝x4, M3圆头镀镍螺丝x8, 保密安全钥匙x2, SATA 15pin转小4pin防呆电源转接线x1
* 中国工控全球质量保证及保固3年, 插拔抽取保证5万次
* 产品尺寸: 171(L) x 145.8(W) x 41.8(H)mm

* 包装明细: N.W. 0.77 KGM, G.W. 0.82 KGM, CUFT 0.048 (195mm x 155mm x 45mm, single box packed)

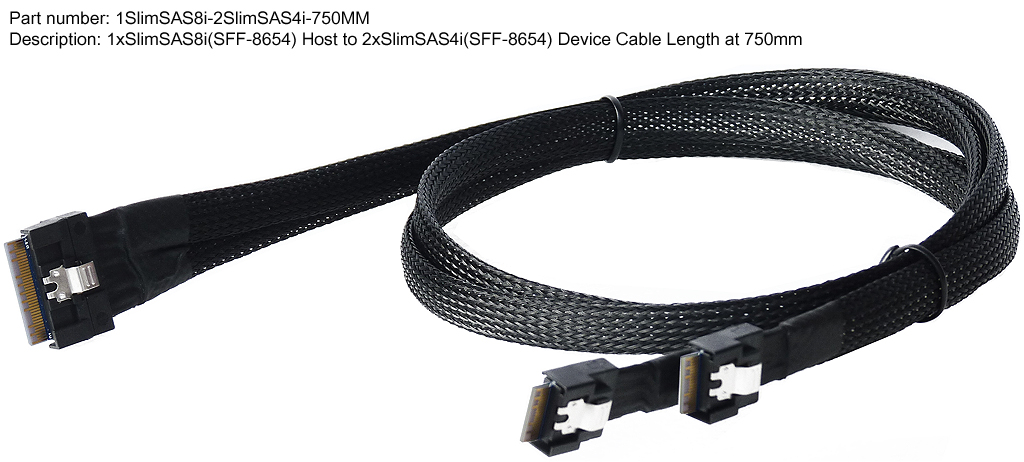

* left  right  front  rear  top  tray  accessory  cable option

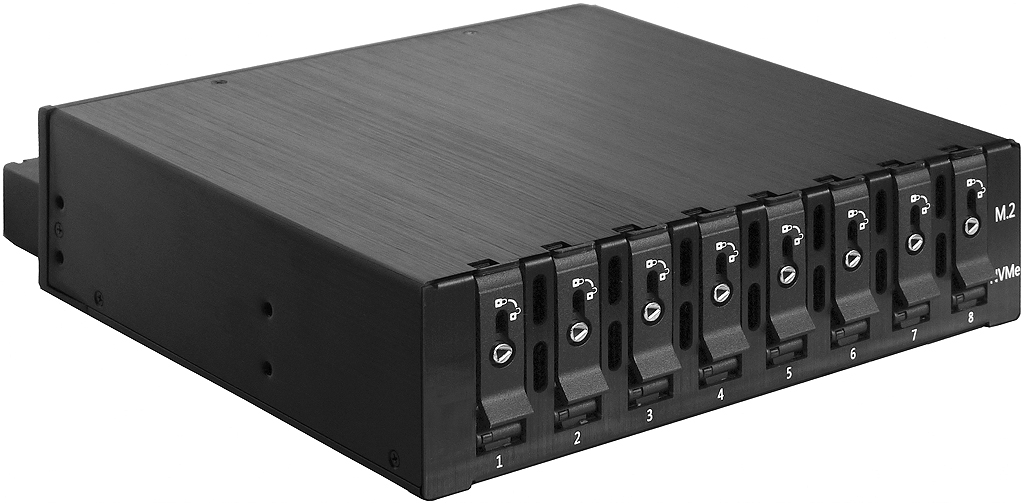

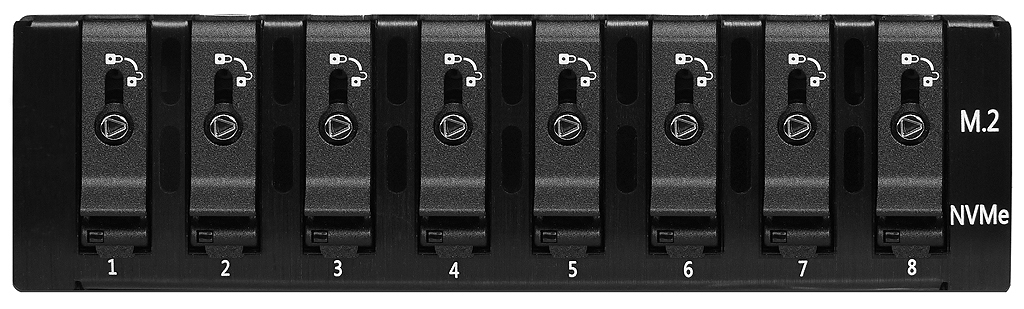

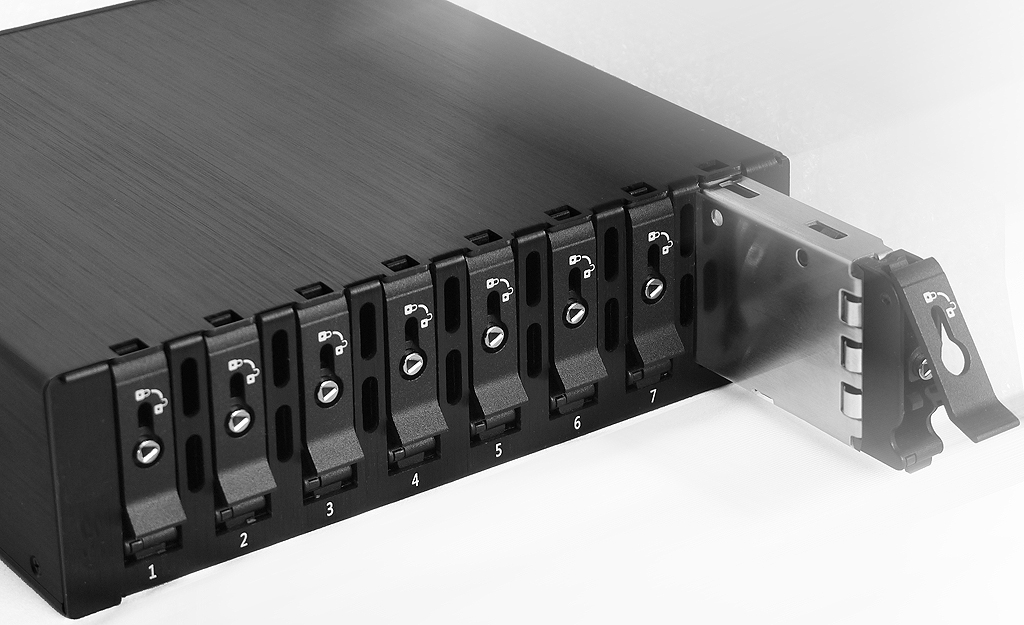

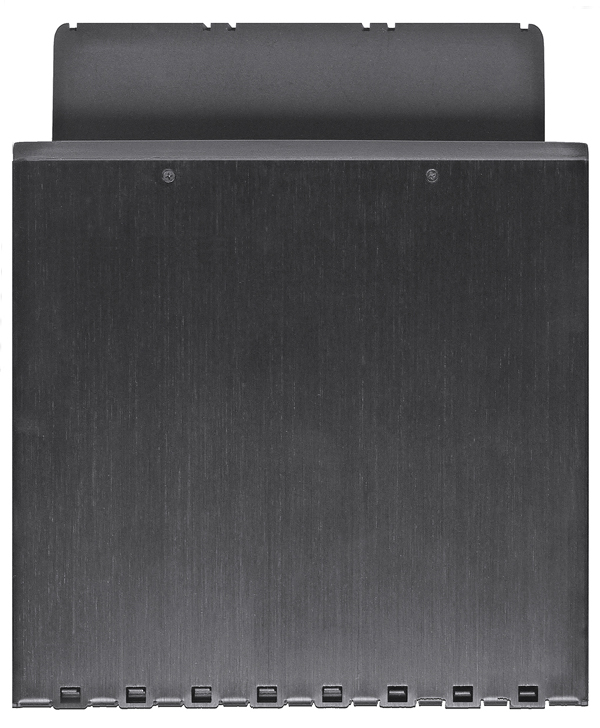

GM5-108M2r

M.2 NVMe 64Gbps

1组5.25吋空间转8条M.2 SSD插拔抽取盒M.2 NVMe 64Gbps

* 兼容于1组5.25吋空间内, 可安装8条M.2 NVMe SSD (有些M.2硬盘不支持热插拔, 须自行另外加装NVMe控制卡)

* 支持M.2 NVMe 32Gbps/64Gbps, M.2 NVMe SSD硬盘长度2230/42/60/80mm皆相容
* 标配3颗40mmx10mm鼓风机散热风扇
* 铝挤型合金外框本体: 高级黑色阳极发丝防刮伤铝合金
* 不锈钢内框抽取本体: SUS304不锈钢内框, 上下吸震弹片, 配备铝合金把手附独家微型钥匙安全锁
* 外框多重散热功能: 外框采高级散热铝合金, 面板处设置导风孔, 并由后方鼓风扇抽出
* 内框多重散热功能: 内框采SUS304不锈钢设计并标配散热铝片及导热片协助做热导通
* 免工具专利: 硬盘插入抽取盒即可读取, 专利钳式固定散热铝片, 下压即可固定硬盘+螺丝锁固
* 单体双色LED灯号设计: 绿色Power电源灯/橘色SSD读取灯

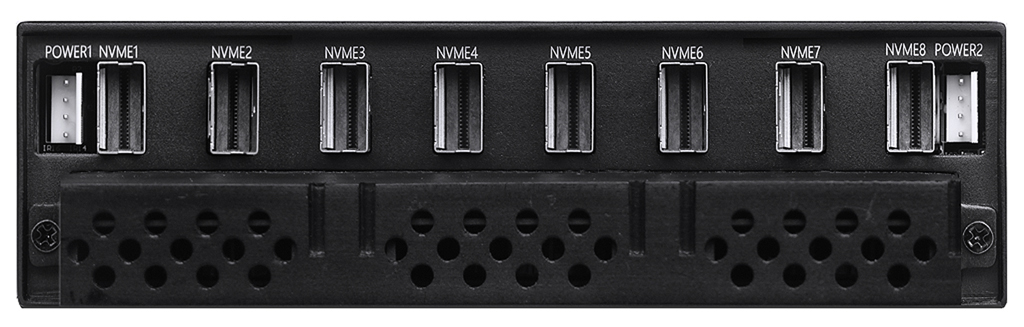

* 抽取盒后方传输接口: 8组Slim SAS 4i (SFF-8654) 数据传输port, 2组小4pin电源输入port
* 插拔背板: 外框的内部连接器采用Slim SAS 8i, 与内框的抽取盒本体连接/插拔
* 产品后方连接器(Device装置端)与系统控制(Host控制端)的传输定义支持SFF-9402 REV1.1

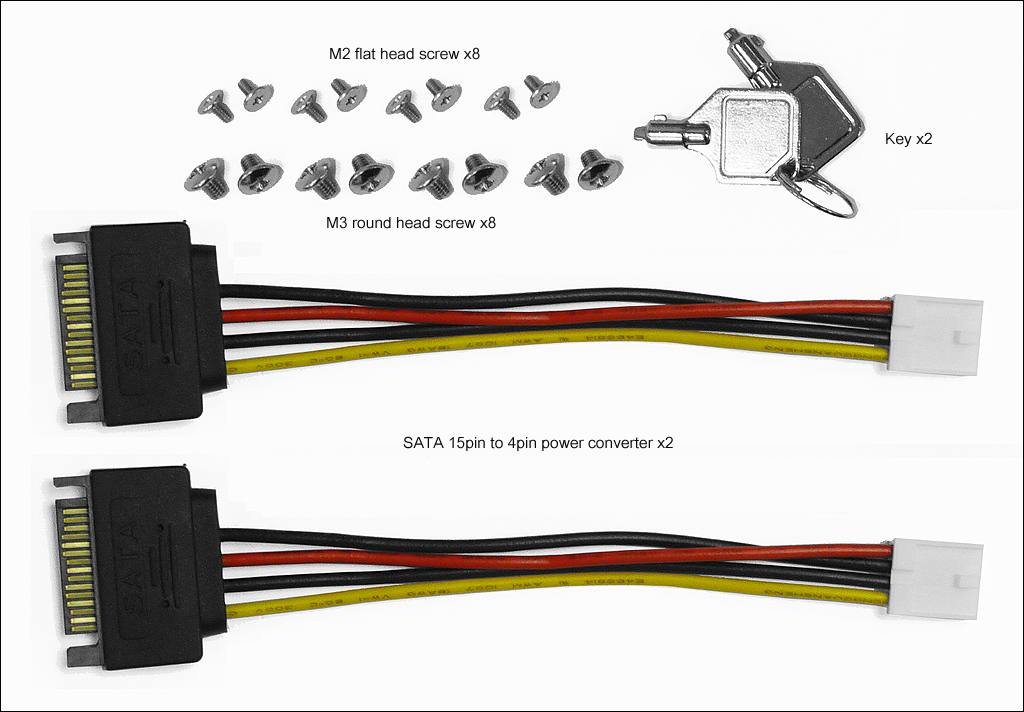

* 零件包明细: M2平头镀镍螺丝x8, M3圆头镀镍螺丝x8, 保密安全钥匙x2, SATA 15pin转小4pin防呆电源转接线x2
* 中国工控全球质量保证及保固3年, 插拔抽取保证5万次
* 产品尺寸: 173(L) x 145.8(W) x 41.8(H)mm

* 包装明细: N.W. 1.16 KGM, G.W. 1.21 KGM, CUFT 0.048 (195mm x 155mm x 45mm, single box packed)

* left  right  front  rear  top  tray  accessory  cable option

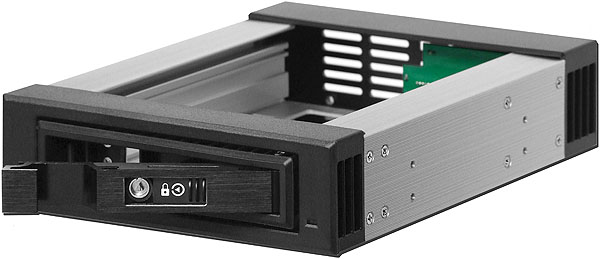

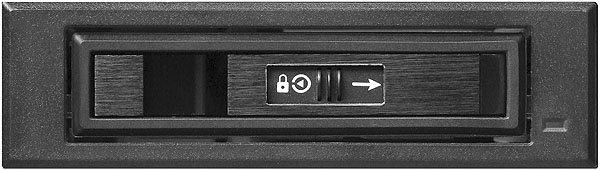

N-16TM

SATA/SAS 12G

1组5.25吋空间转1颗3.5吋热插拔抽取盒SATA/SAS 12G
* 兼容于1组5.25吋空间内, 可安装1颗3.5吋热插拔硬盘抽取盒 (如须支持RAID功能, 须另外搭配磁盘阵列卡)
* 支援3.5吋SATA1/2/3/3.2/3.3 & SAS1/2/3 (12Gbps), 高度26.1mm及以下的SAS 12G或SAS/SATA 6G硬盘皆兼容
* 整体金属采用具备散热功能之高级铝挤型合金材质, 表面细微处亦采用高级环保电镀以及耐刮伤发线强化处理

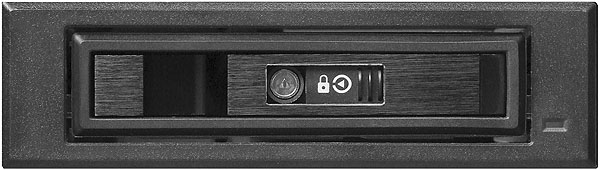

* 采用本司最新RailWay可抽取式HDD盒创新机构设计, 抽取盒采双重保密安全开关设计(钥匙及左右开关键)
* 可抽取式HDD盒采用高级铝挤型合金材料附减震弹片设计, 除抽拔顺畅之外亦可有效协助高速运转硬盘之散热

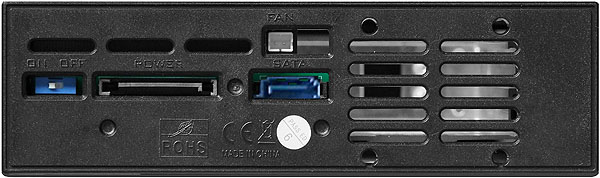

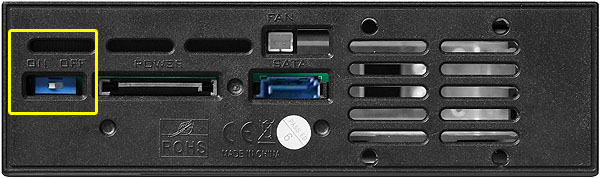

* 抽取盒后方传输接口: 1组SATA 7pin数据传输port, 1组SATA 15pin电源输入port, HDD读取灯可开可关功能键
* 1组单体双色LED灯号设计: 绿色为Power电源灯, 橘色闪烁为HDD读取灯

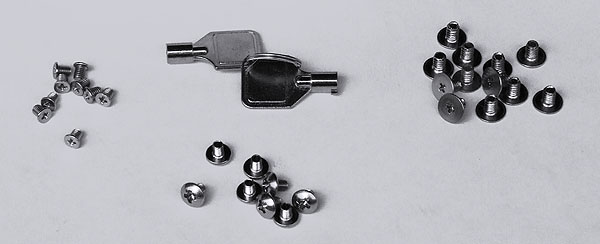

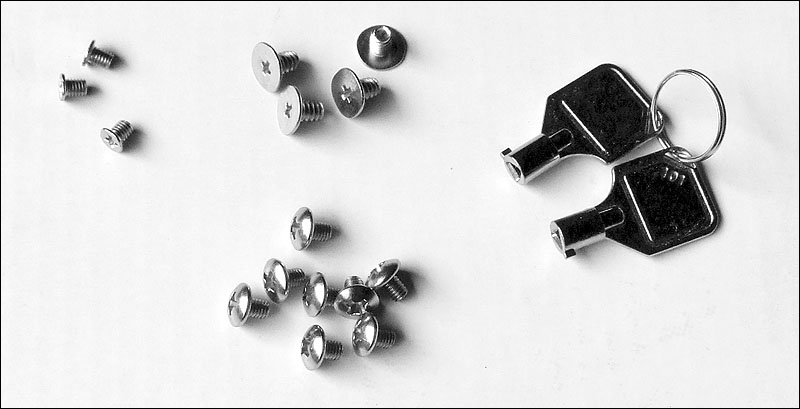

* 零件包明细: 保密安全钥匙x2pcs, M3平头镀镍螺丝x3pcs, #6平头镀镍螺丝x4pcs, M3伞头镀镍螺丝x8pcs
* 中国工控全球质量保证及保固3年, 热插拔抽取保证5万次
* 产品尺寸: 186.5(L) x 145.8(W) x 42.2(H)mm
* 包装明细: N.W. 0.40 KGM, G.W. 0.48 KGM, CUFT 0.05 (195mm x 151mm x 46mm, single box packed)

* left  right  front  front1  rear  rear1  tray  accessory

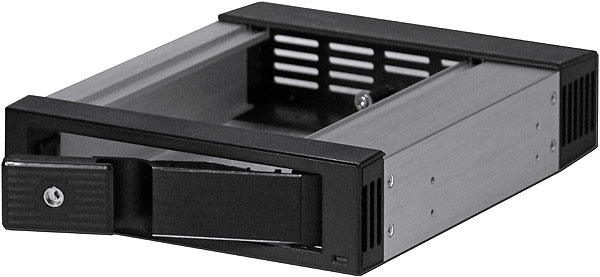

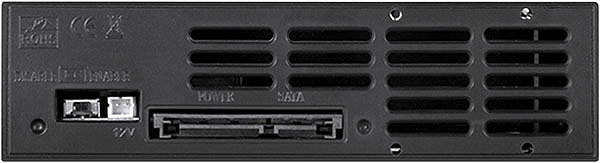

N-16TL

SATA/SAS 12G

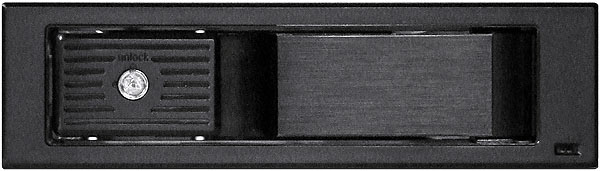

1组5.25吋空间转1颗3.5吋TrayLess热插拔抽取盒SATA/SAS 12G
* 兼容于1组5.25吋空间内, 可安装1颗3.5吋热插拔硬盘抽取盒 (如须支持RAID功能, 须另外搭配磁盘阵列卡)
* 支援3.5吋SATA1/2/3/3.2/3.3 & SAS1/2/3 (12Gbps), 高度26.1mm及以下的SAS 12G或SAS/SATA 6G硬盘皆兼容
* 整体金属采用具备散热功能之高级铝挤型合金材质, 表面细微处亦采用高级环保电镀以及耐刮伤发线强化处理
* 采用本司最新TrayLess机构设计, 铝合金前面板附保密安全钥匙开关设计
* 抽取盒后方传输接口: 1组SATA 7pin数据传输port, 1组SATA 15pin电源输入port
* 1组单体双色LED灯号设计: 蓝色为Power电源灯, 紫色闪烁为HDD读取灯

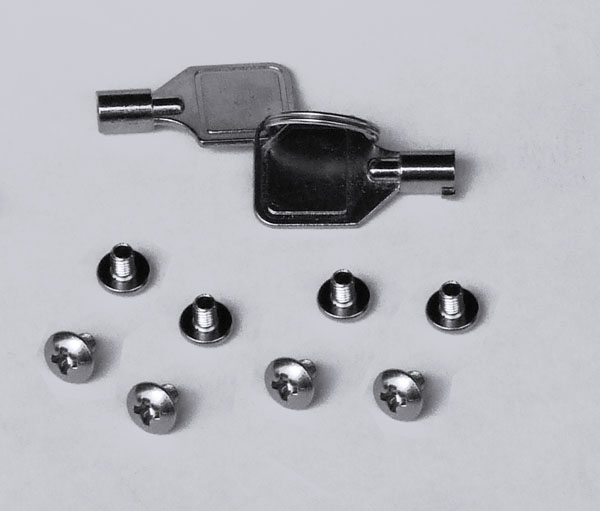

* 零件包明细: 保密安全钥匙x2pcs, M3圆头镀镍螺丝x8pcs
* 中国工控全球质量保证及保固3年, 热插拔抽取保证5万次
* 产品尺寸: 179.5(L) x 145.6(W) x 42(H)mm
* 包装明细: N.W. 0.28 KGM, G.W. 0.34 KGM, CUFT 0.05 (195mm x 151mm x 46mm, single box packed)

* left  right  right1  front  rear  accessory

N-29NVMS15

SlimSAS NVMe 64G

1组5.25吋空间转2颗2.5吋插拔抽取盒SlimSAS NVMe 64G
* 兼容于1组5.25吋空间可安装2颗2.5吋NVMe硬盘 (可搭配不同NVMe控制卡, 有些硬盘支持热插拔/有些无热插拔)
* 支援2.5吋U.2 U.3 NVMe (64Gbps) SSD x2, 高度15mm及以下高度之硬盘皆兼容
* 采用不锈钢耐刮伤发线强化包覆式内框Tray盘及上方缓冲弹片式抽取设计, 交换或维修硬盘时更加快速顺畅
* 标配专利减震弹片设计, 可从底部安装及固定硬盘, 符合多样化安装环境, 水平或垂直安装皆可
* 2组LED灯号设计: 每组抽取盒左边为绿色恒亮Power电源灯, 右边为橘色闪烁读取灯
* 后方设置1组40mm x 20mm散热风扇
* 抽取盒后方传输接口: 2组SlimSAS 4i (SFF-8654)数据传输port , 1组Mini 4pin电源输入port (标配15pin电源转接线)
* 产品后方连接器(Device装置端)与系统控制(Host控制端)的传输定义支持SFF-9402 REV1.1

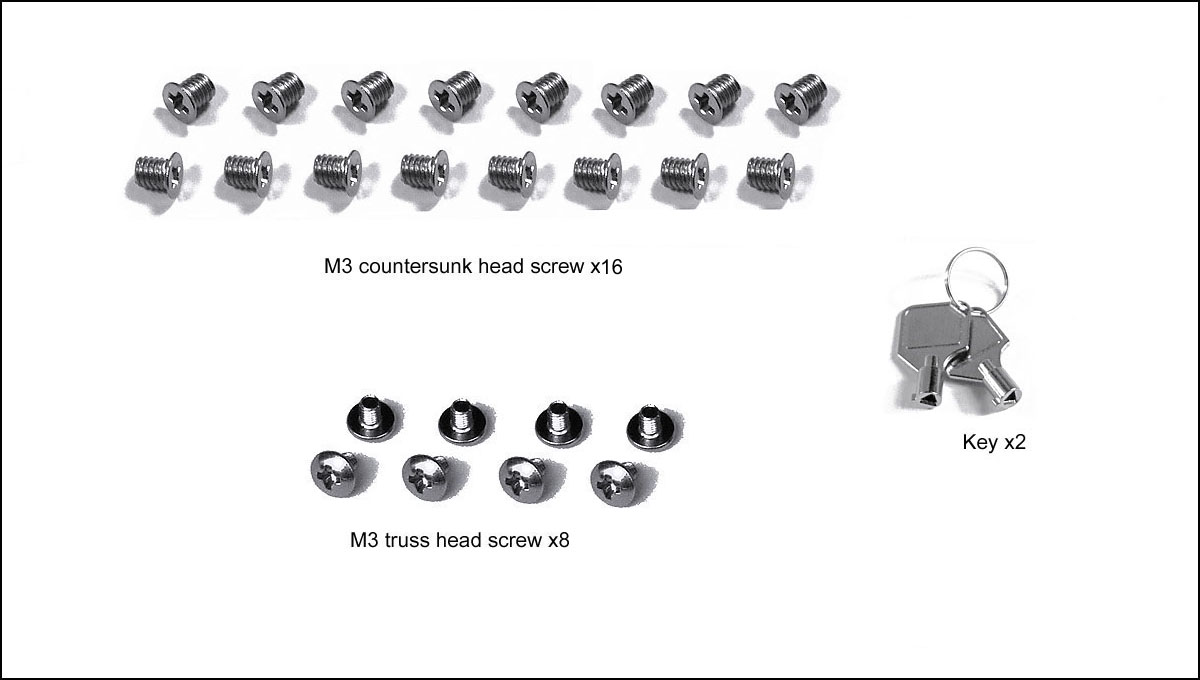

* 零件包明细: M3沉头螺丝x16, M3圆头螺丝x8, 保密安全钥匙x2, Mini 4pin转SATA 15pin防呆电源转接线x1
* 中国工控全球质量保证及保固3年, 插拔抽取保证5万次
* 产品尺寸: 140(L) x 146(W) x 41.8(H)mm
* 包装明细: N.W. 0.50 KGM, G.W. 0.54 KGM, CUFT 0.048 (195mm x 155mm x 45mm, single box packed)

* left  right  right  front  front  rear  rear  tray  accessory

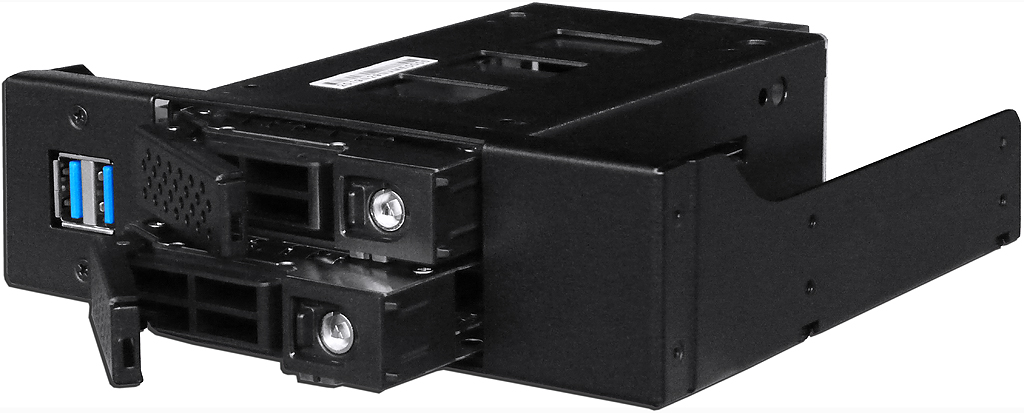

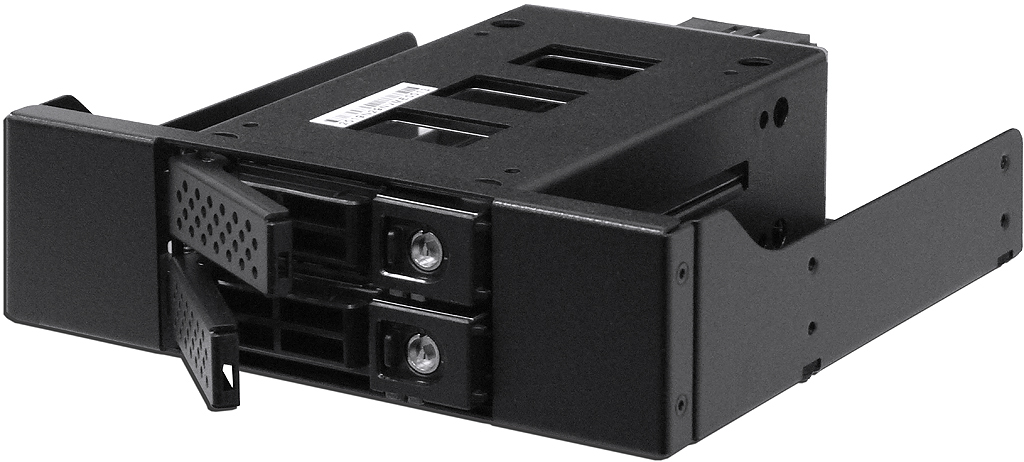

N-29NVMe15

U.2 U.3 NVMe 64G

1组5.25吋空间转2颗2.5吋插拔抽取盒U.2 U.3 NVMe 64G
* 兼容于1组5.25吋空间内, 可安装2颗2.5吋NVMe硬盘 (可搭配不同NVMe控制卡, 有些硬盘支持热插拔/有些无热插拔)
* 支援2.5吋U.2 U.3 NVMe (64Gbps) SSD x2, 高度15mm及以下高度之硬盘皆兼容

* 采用不锈钢耐刮伤发线强化包覆式内框Tray盘及上方缓冲弹片式抽取设计, 交换或维修硬盘时更加快速顺畅

* 标配专利减震弹片设计, 可从底部安装及固定硬盘, 符合多样化安装环境, 水平或垂直安装皆可

* 2组LED灯号设计: 每组抽取盒左边为绿色Power电源灯, 右边为橘色HDD读取灯

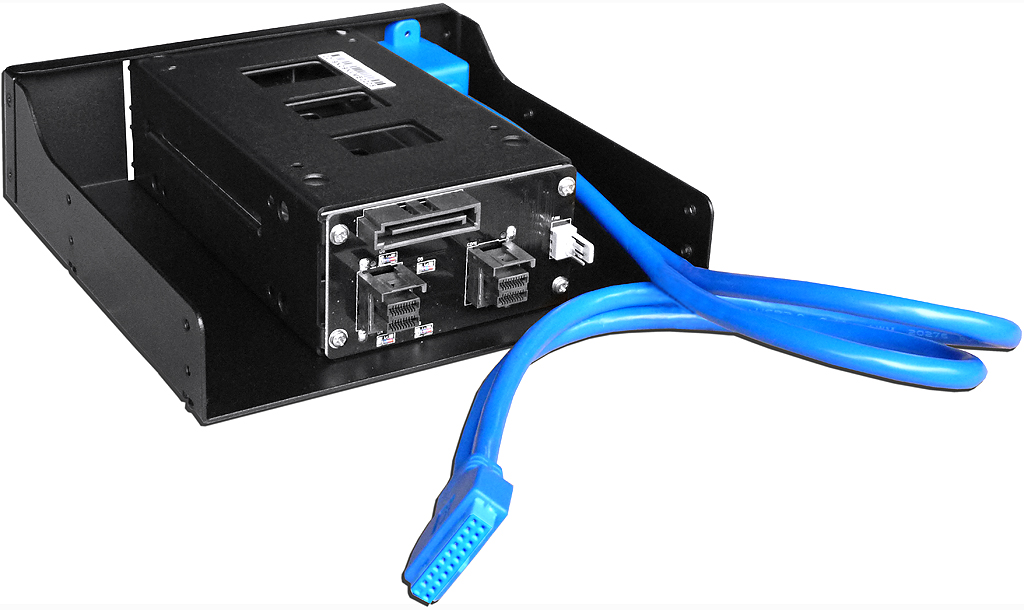

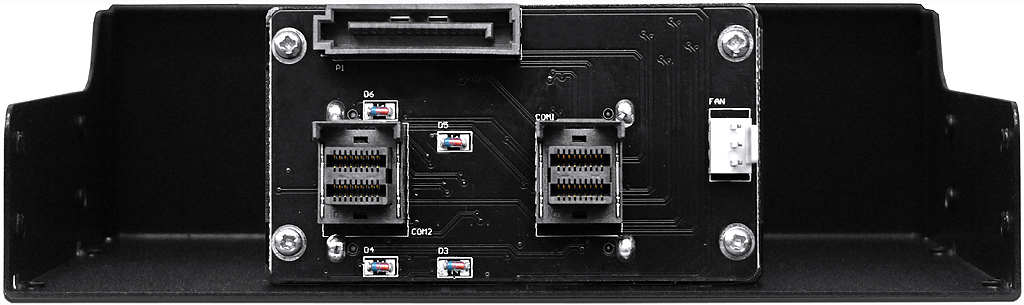

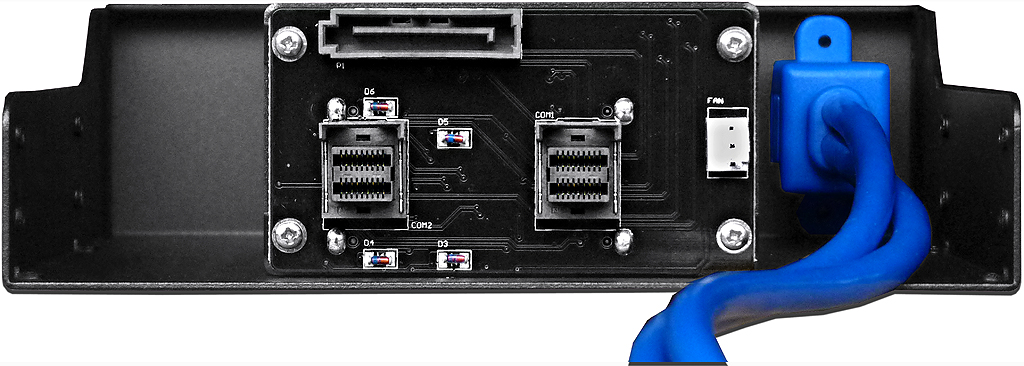

* 抽取盒后方传输接口: 2组MiniSAS HD (SFF-8643)数据传输port, 1组SATA 15pin电源输入port

* 零件包明细: M3平头镀镍螺丝x16pcs, M3圆头镀镍螺丝x8pcs, 保密安全钥匙x2pcs
* 中国工控全球质量保证及保固3年, 插拔抽取保证5万次

* 产品尺寸: 140(L) x 146(W) x 41.8(H)mm

* 包装明细: N.W. 0.50 KGM, G.W. 0.54 KGM, CUFT 0.048 (195mm x 155mm x 45mm, single box packed)

* left  right  front  rear  tray  accessory

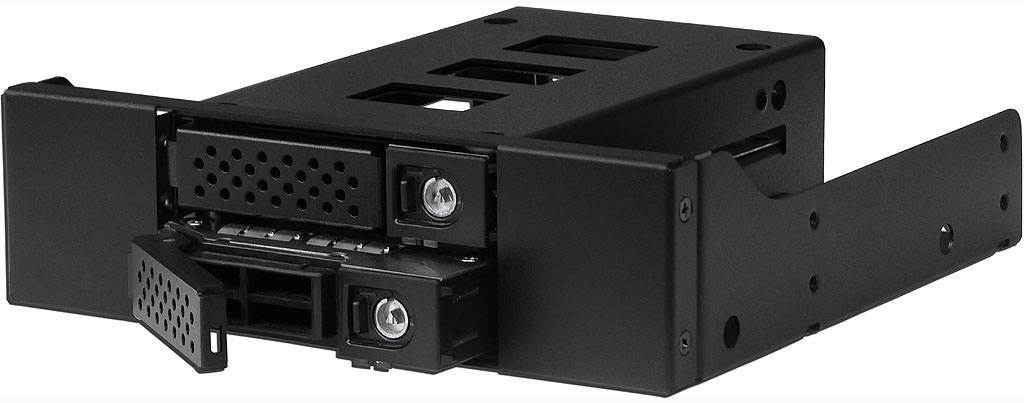

N-29SS15

SATA/SAS 12G

1组5.25吋空间转2颗2.5吋热插拔抽取盒SATA/SAS 12G
* 兼容于1组5.25吋空间内, 可安装2颗2.5吋热插拔硬盘抽取盒 (如须支持RAID功能, 须另外搭配磁盘阵列卡)

* 支援2.5吋SATA1/2/3/3.2/3.3 & SAS1/2/3 (12Gbps), 高度15mm及以下的SAS 12G或SAS/SATA 6G硬盘皆兼容
* 采用不锈钢耐刮伤发线强化包覆式内框Tray盘及上方缓冲弹片式抽取设计, 交换或维修硬盘时更加快速顺畅
* 标配专利减震弹片设计, 可从底部安装及固定硬盘, 符合多样化安装环境, 水平或垂直安装皆可
* 2组LED灯号设计: 每组抽取盒左边为绿色Power电源灯, 右边为橘色HDD读取灯
* 抽取盒后方传输接口: 2组SATA 7pin数据传输port, 1组SATA 15pin电源输入port

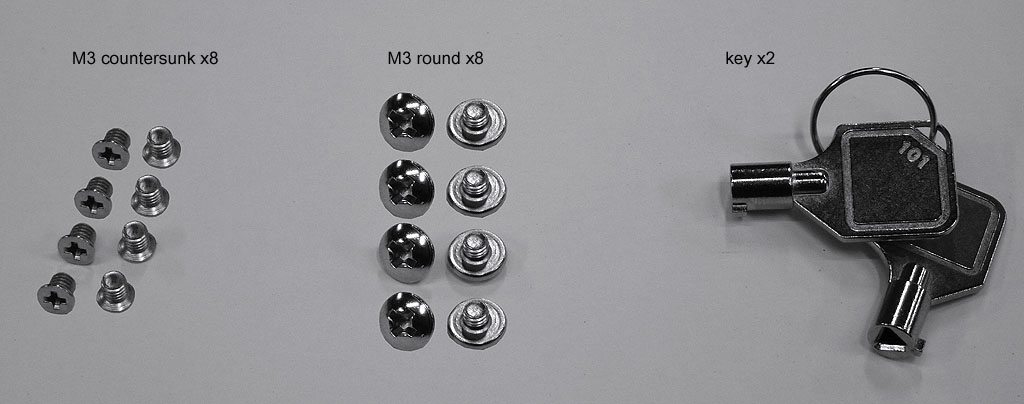

* 零件包明细: M3平头镀镍螺丝x8pcs, M3圆头镀镍螺丝x8pcs, 保密安全钥匙x2pcs
* 中国工控全球质量保证及保固3年, 热插拔抽取保证5万次
* 产品尺寸: 140(L) x 146(W) x 41.8(H)mm
* 包装明细: N.W. 0.50 KGM, G.W. 0.54 KGM, CUFT 0.048 (195mm x 155mm x 45mm, single box packed)

* left  right  front  rear  tray  accessory

N-67SS

SATA/SAS 12G

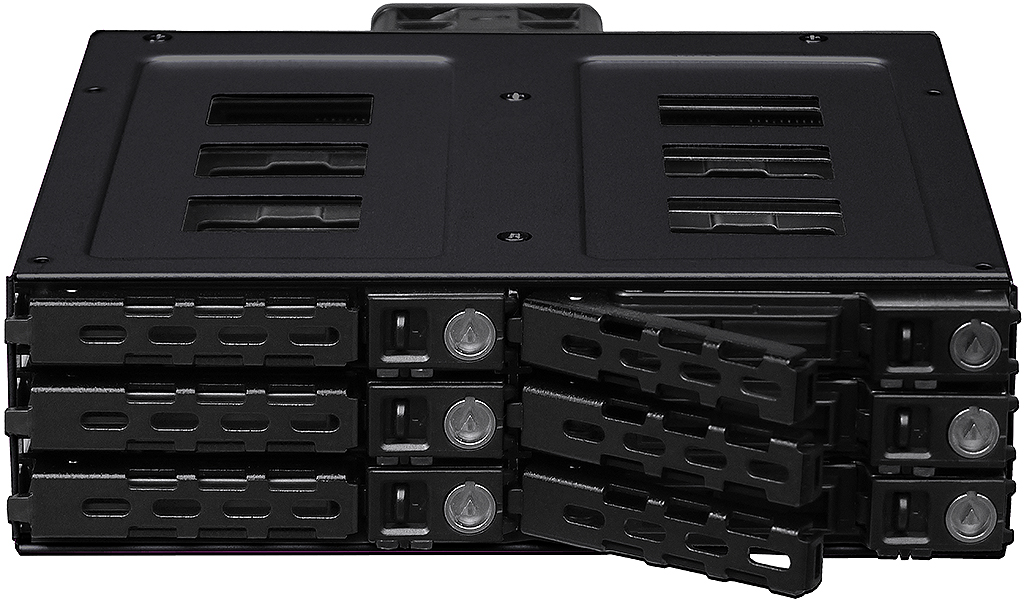

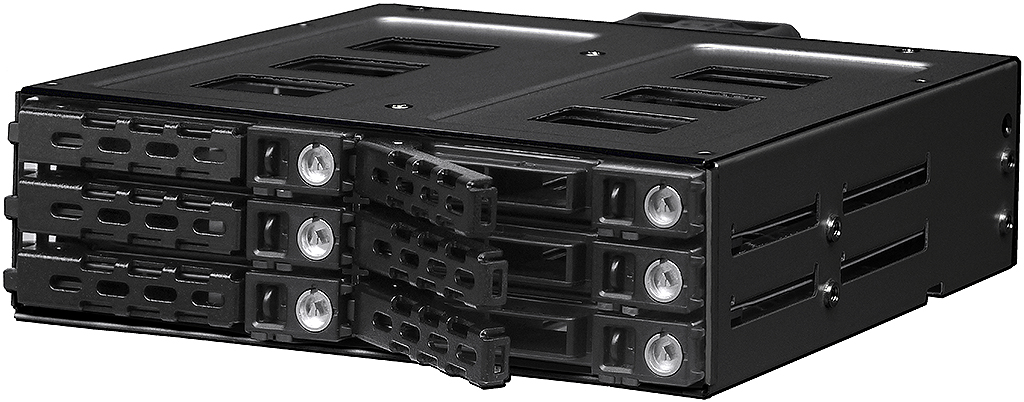

1组5.25吋空间转6颗2.5吋热插拔抽取盒SATA/SAS 12G
* 兼容于1组5.25吋空间内, 可安装6颗2.5吋热插拔硬盘抽取盒 (如须支持RAID功能, 须另外搭配磁盘阵列卡)

* 支援2.5吋SATA1/2/3/3.2/3.3 & SAS1/2/3 (12Gbps), 高度9.5mm及以下的SAS 12G或SAS/SATA 6G硬盘皆兼容
* 抽取Tray盘采用高级不锈钢材质, 表面细微处亦采用高级耐刮伤发线强化处理
* 采用本司最新包覆式内框及上方缓冲弹片式抽取盒机构设计, 交换或维修硬盘时更加快速顺畅
* 标配专利减震弹片设计, 可从底部安装及固定硬盘, 符合多样化安装环境, 水平或垂直安装皆可

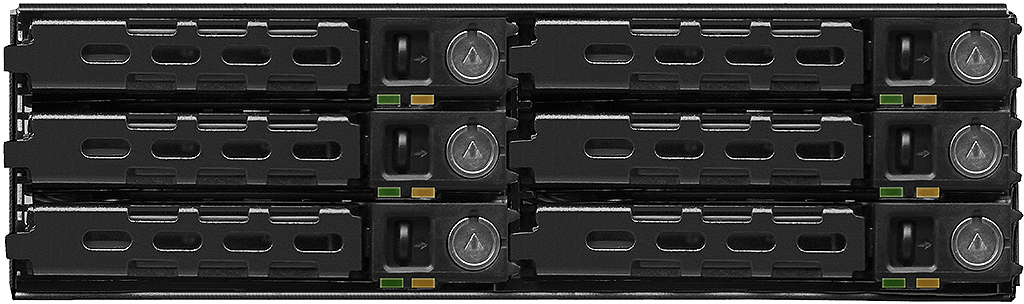

* 6组LED灯号设计: 每组抽取盒左边为绿色Power电源灯, 右边为橘色HDD读取灯
* 风扇侦测功能: 如风扇故障, 左边绿色Power电源灯, 显示慢速闪烁红灯 (需另外选购风扇及温度侦测感应控制小卡)
* 温度侦测功能: 如温度超过60度, 左边绿色Power电源灯, 显示快速闪烁红灯 (需另外选购风扇及温度侦测感应控制小卡)
* 标配一组40mm x 20mm外吹式散热风扇于抽取盒模块后方

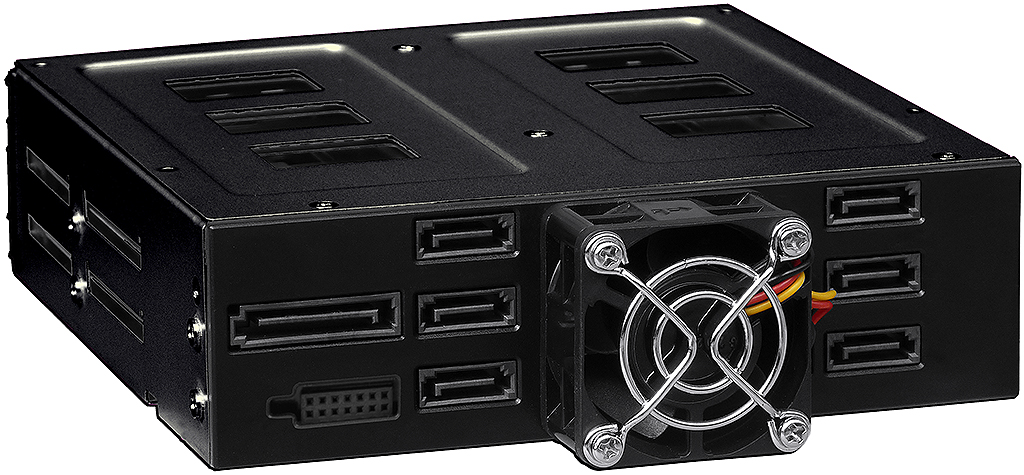

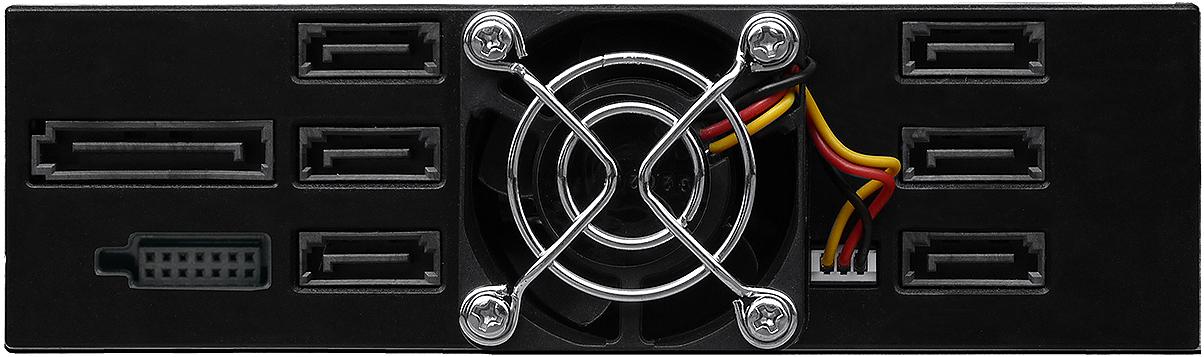

* 抽取盒后方传输接口: 6组SATA 7pin数据传输port, 1组SATA 15pin电源输入port
* 零件包明细: M3平头镀镍螺丝x28pcs, M3圆头镀镍螺丝x8pcs, 保密安全钥匙x2pcs
* 中国工控全球质量保证及保固3年, 热插拔抽取保证5万次
* 产品尺寸: 161.5(L) x 145.8(W) x 41.6(H)mm
* 包装明细: N.W. 0.68 KGM, G.W. 1.18 KGM, CUFT 0.06 (195mm x 191mm x 46mm, single box packed)

* left  right  front  front1  rear  rear1  accessory

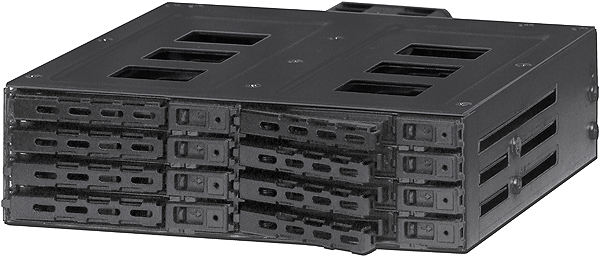

SS-88TM

SATA/SAS 6G

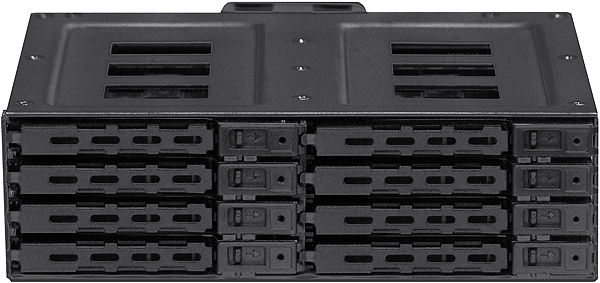

1组5.25吋空间转8颗2.5吋热插拔抽取盒SATA/SAS 6G
* 兼容于1组5.25吋空间内, 可安装8颗2.5吋热插拔硬盘抽取盒 (如须支持RAID功能, 须另外搭配磁盘阵列卡)
* 支援2.5吋SATA1/2/3/3.2/3.3 & SAS1/2/3 (12Gbps), 高度7mm及以下的SAS 12G或SAS/SATA 6G硬盘皆兼容
* 抽取Tray盘采用高级不锈钢材质, 表面细微处亦采用高级耐刮伤发线强化处理
* 采用本司最新RailWay可抽取式HDD盒创新机构设计, 交换或维修硬盘时更加快速顺畅
* 标配专利减震弹片设计, 可从底部安装及固定硬盘, 符合多样化安装环境, 水平或垂直安装皆可

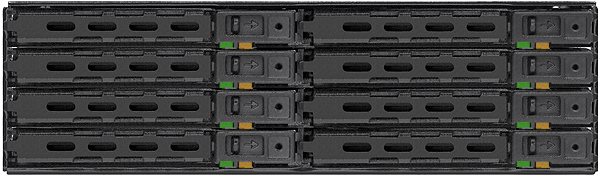

* 8组LED灯号设计: 每组抽取盒左边为绿色Power电源灯, 右边为橘色HDD读取灯
* 标配一组40mm x 20mm外吹式散热风扇于抽取盒模块后方

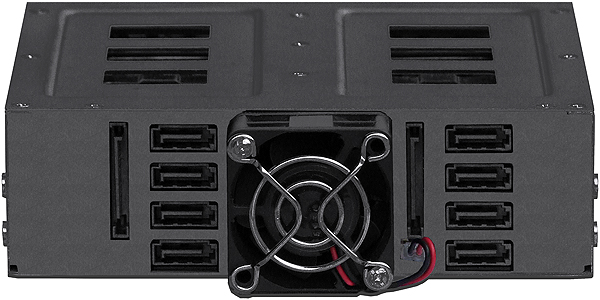

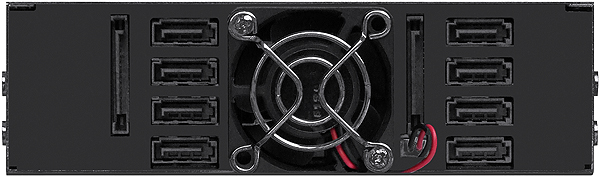

* 抽取盒后方传输接口: 8组SATA 7pin数据传输port, 2组SATA 15pin电源输入port

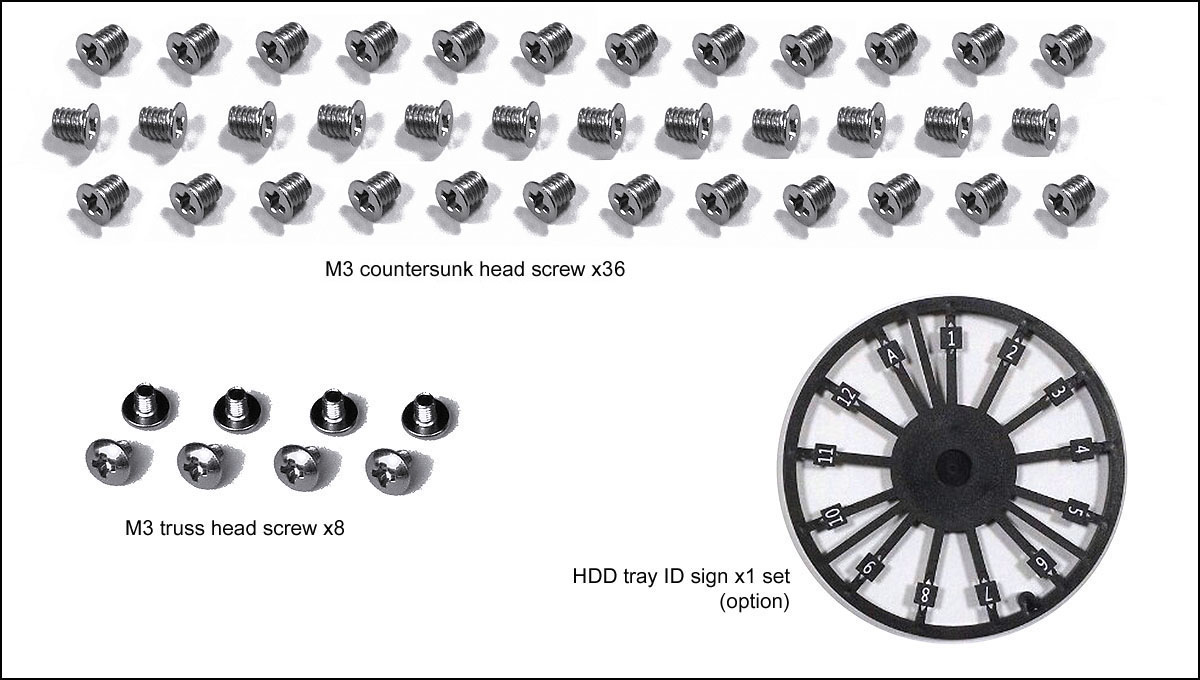

* 零件包明细: M3平头镀镍螺丝x36pcs, M3圆头镀镍螺丝x8pcs
* 中国工控全球质量保证及保固3年, 热插拔抽取保证5万次
* 产品尺寸: 159(L) x 146(W) x 42(H)mm
* 包装明细: N.W. 0.81 KGM, G.W. 0.88 KGM, CUFT 0.04 (160mm x 147mm x 43mm, single box packed)

* left  right  front  front1  rear  rear1  accessory

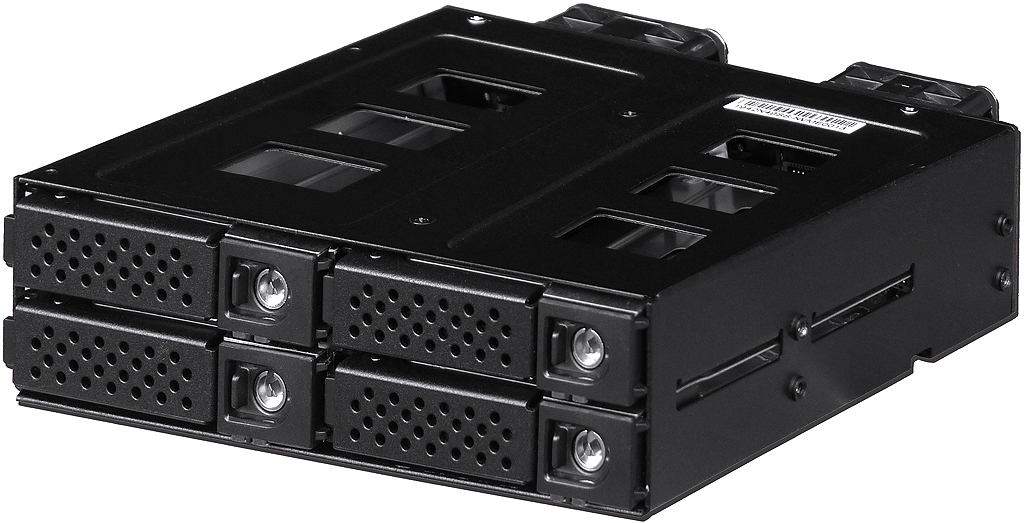

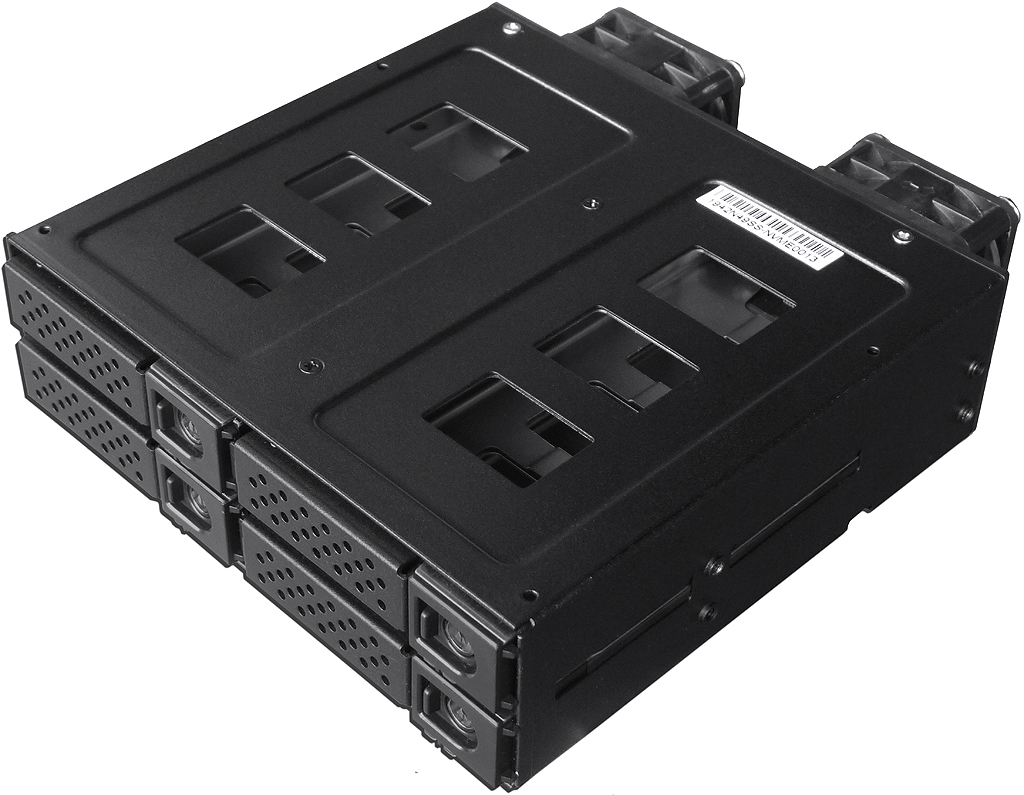

N-49NVMe

U.2 U.3 NVMe 64G

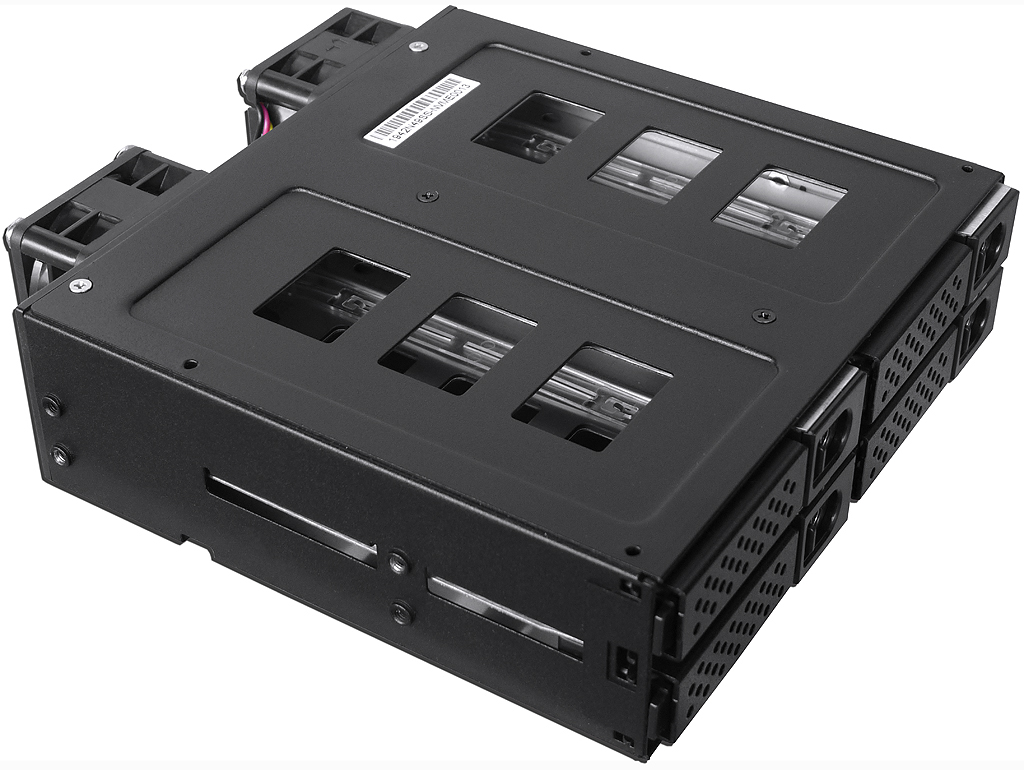

1组5.25吋空间转4颗2.5吋插拔抽取盒U.2 U.3 NVMe 64G
* 兼容于1组5.25吋空间内, 可安装4颗2.5吋NVMe U.2硬盘 (可搭配不同NVMe控制卡, 有些U.2硬盘支持热插拔/有些无热插拔)
* 支援2.5吋U.2 U.3 NVMe (64Gbps) SSD x4, 高度15mm及以下高度之硬盘皆兼容
* 采用不锈钢耐刮伤发线强化包覆式内框Tray盘及上方缓冲弹片式抽取设计, 交换或维修硬盘时更加快速顺畅
* 标配专利减震弹片设计, 可从底部安装及固定硬盘, 符合多样化安装环境, 水平或垂直安装皆可
* 4组LED灯号设计: 每组抽取盒左边为绿色Power电源灯, 右边为橘色HDD读取灯

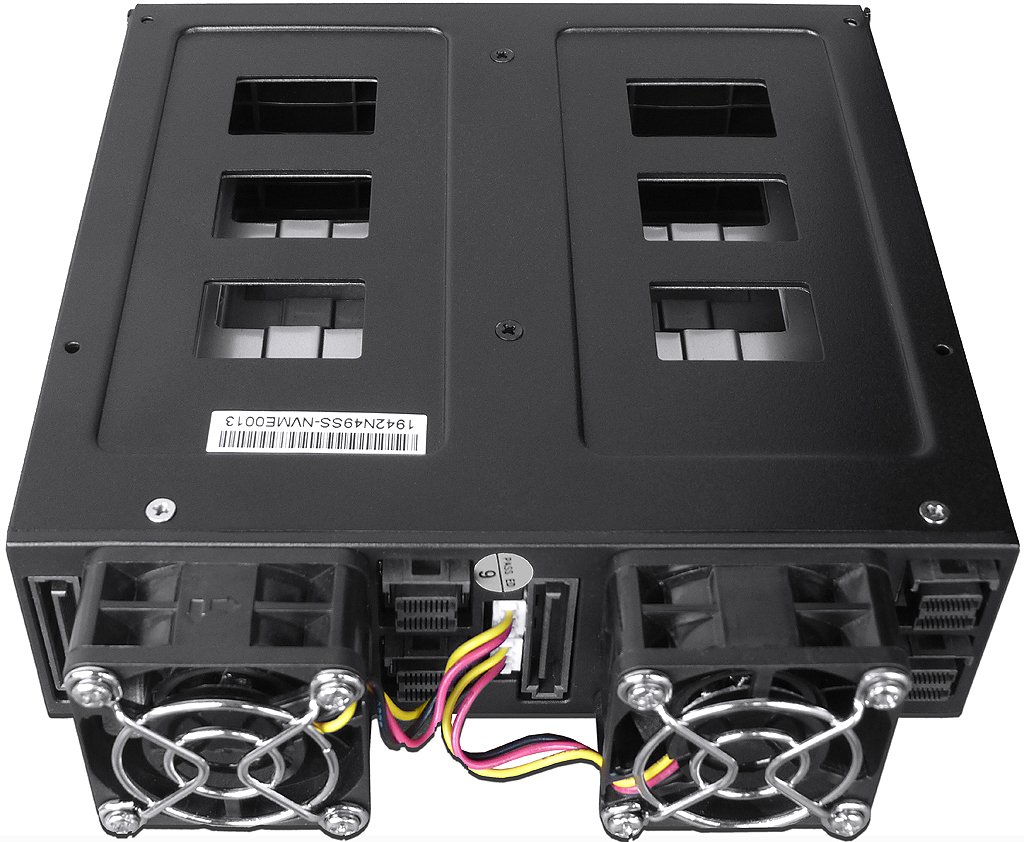

* 标配两组40mm x 20mm外吹式散热风扇于抽取盒模块后方

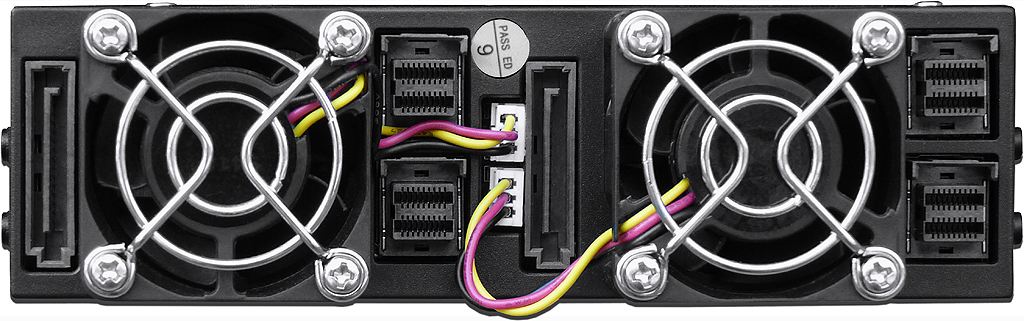

* 抽取盒后方传输接口: 4组MiniSAS HD (SFF-8643)数据传输port, 2组SATA 15pin电源输入port
* 零件包明细: M3平头镀镍螺丝x16pcs, M3圆头镀镍螺丝x8pcs, 保密安全钥匙x2pcs
* 中国工控全球质量保证及保固3年, 插拔抽取保证5万次
* 产品尺寸: 159(L) x 145.8(W) x 41.6(H)mm
* 包装明细: N.W. 0.68 KGM, G.W. 1.18 KGM, CUFT 0.05 (195mm x 151mm x 46mm, single box packed)

* left  left  right  right  right  right  front  rear  rear  tray  accessory  drawing

N-49SS-MS

SFF-8643 12G

1组5.25吋空间转4颗2.5吋热插拔抽取盒SFF-8643 12G
* 兼容于1组5.25吋空间内, 可安装4颗2.5吋热插拔硬盘抽取盒 (如须支持RAID功能, 须另外搭配磁盘阵列卡)
* 支援2.5吋SATA1/2/3/3.2/3.3 & SAS1/2/3 (12Gbps) HDD或SSD, 高度15mm及以下高度之硬盘皆兼容
* 采用不锈钢耐刮伤发线强化包覆式内框Tray盘及上方缓冲弹片式抽取设计, 交换或维修硬盘时更加快速顺畅
* 标配专利减震弹片设计, 可从底部安装及固定硬盘, 符合多样化安装环境, 水平或垂直安装皆可
* 4组LED灯号设计: 每组抽取盒左边为绿色Power电源灯, 右边为橘色HDD读取灯
* 风扇侦测功能: 如风扇故障, 左边绿色Power电源灯, 显示慢速闪烁红灯
* 温度侦测功能: 如温度超过60度, 左边绿色Power电源灯, 显示快速闪烁红灯
* 标配两组40mm x 20mm外吹式散热风扇于抽取盒模块后方

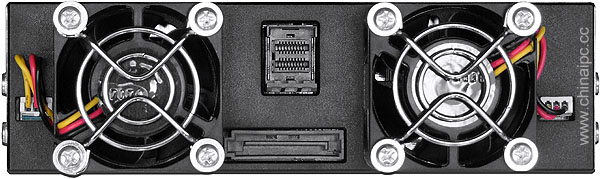

* 抽取盒后方传输接口: 1组MiniSAS HD SFF-8643数据传输port, 1组SATA 15pin电源输入port
* 零件包明细: M3平头镀镍螺丝x16pcs, M3圆头镀镍螺丝x8pcs, 保密安全钥匙x2pcs
* 中国工控全球质量保证及保固3年, 热插拔抽取保证5万次
* 产品尺寸: 159(L) x 145.8(W) x 41.6(H)mm
* 包装明细: N.W. 0.68 KGM, G.W. 1.18 KGM, CUFT 0.05 (195mm x 151mm x 46mm, single box packed)

* left  right  front  rear  tray  accessory

N-49SS

SATA/SAS 12G

1组5.25吋空间转4颗2.5吋热插拔抽取盒SATA/SAS 12G
* 兼容于1组5.25吋空间内, 可安装4颗2.5吋热插拔硬盘抽取盒 (如须支持RAID功能, 须另外搭配磁盘阵列卡)

* 支援2.5吋SATA1/2/3/3.2/3.3 & SAS1/2/3 (12Gbps), 高度15mm及以下的SAS 12G或SAS/SATA 6G硬盘皆兼容
* 采用不锈钢耐刮伤发线强化包覆式内框Tray盘及上方缓冲弹片式抽取设计, 交换或维修硬盘时更加快速顺畅
* 标配专利减震弹片设计, 可从底部安装及固定硬盘, 符合多样化安装环境, 水平或垂直安装皆可
* 4组LED灯号设计: 每组抽取盒左边为绿色Power电源灯, 右边为橘色HDD读取灯

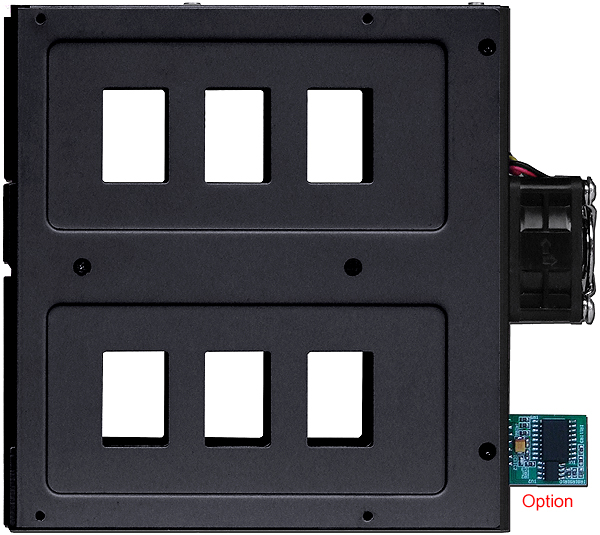

* 风扇侦测功能: 如风扇故障, 左边绿色Power电源灯, 显示慢速闪烁红灯 (需另外选购风扇及温度侦测感应控制小卡)
* 温度侦测功能: 如温度超过60度, 左边绿色Power电源灯, 显示快速闪烁红灯 (需另外选购风扇及温度侦测感应控制小卡)
* 标配一组40mm x 20mm外吹式散热风扇于抽取盒模块后方

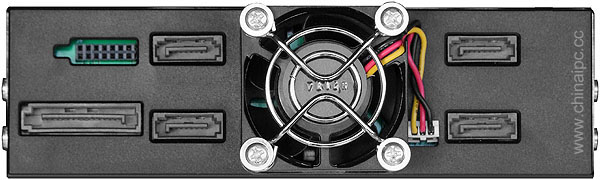

* 抽取盒后方传输接口: 4组SATA 7pin数据传输port, 1组SATA 15pin电源输入port
* 零件包明细: M3平头镀镍螺丝x16pcs, M3圆头镀镍螺丝x8pcs, 保密安全钥匙x2pcs
* 中国工控全球质量保证及保固3年, 热插拔抽取保证5万次
* 产品尺寸: 159(L) x 145.8(W) x 41.6(H)mm
* 包装明细: N.W. 0.68 KGM, G.W. 1.18 KGM, CUFT 0.05 (195mm x 151mm x 46mm, single box packed)

* left  right  front  rear  tray  optional fan & temp sensor  accessory

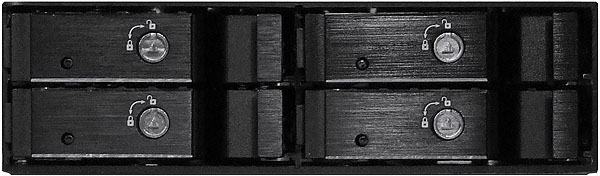

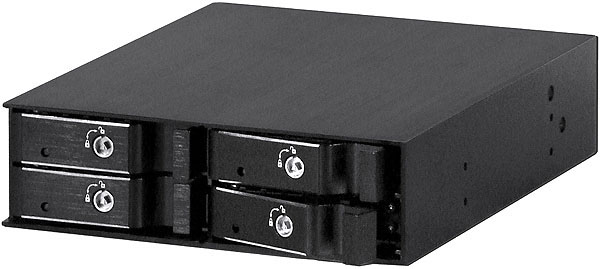

SS-46TM

SATA/SAS 6G

1组5.25吋空间转4颗2.5吋热插拔抽取盒SATA/SAS 6G
* 兼容于1组5.25吋空间内, 可安装4颗2.5吋热插拔硬盘抽取盒 (如须支持RAID功能, 须另外搭配磁盘阵列卡)
* 支援2.5吋SATA1/2/3 & SAS1/2 (6Gbps) HDD或SSD, 高度15mm及以下的硬盘皆兼容
* 整体金属采用具备散热功能之高级铝挤型合金材质, 表面细微处亦采用高级环保电镀以及耐刮伤发线强化处理
* 采用本司最新RailWay可抽取式HDD盒创新机构设计, 交换或维修硬盘时更加快速顺畅
* 标配专利减震弹片设计, 可从底部安装及固定硬盘, 符合多样化安装环境, 水平或垂直安装皆可
* 4组单体三色LED灯号设计: 蓝色电源灯/紫色读取灯/红色故障灯 (红色快速闪烁为过热,红色慢速闪烁为风扇故障)
* 标配两组40mm x 20mm外吹式散热风扇于抽取盒模块后方

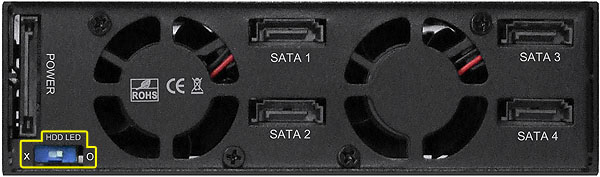

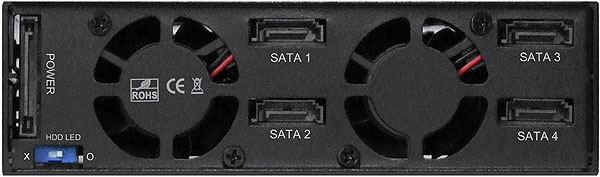

* 抽取盒后方传输接口: 4组SATA 7pin数据传输port, 1组SATA 15pin电源输入port, HDD读取灯可开可关功能键
* 零件包明细: 保密安全钥匙x2pcs, M3平头镀镍螺丝x20pcs, M3圆头镀镍螺丝x8pcs
* 中国工控全球质量保证及保固3年, 热插拔抽取保证5万次
* 产品尺寸: 180(L) x 146(W) x 42(H)mm
* 包装明细: N.W. 0.71 KGM, G.W. 0.76 KGM, CUFT 0.050 (196mm x 153mm x 47mm, single box packed)

* left  right  front  rear  rear1  tray  dimensional drawing  accessory  specification

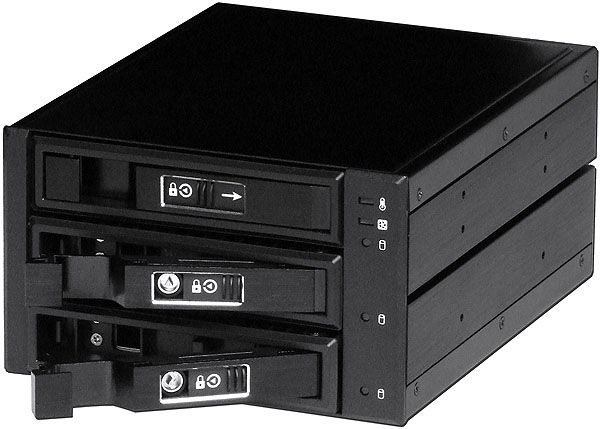

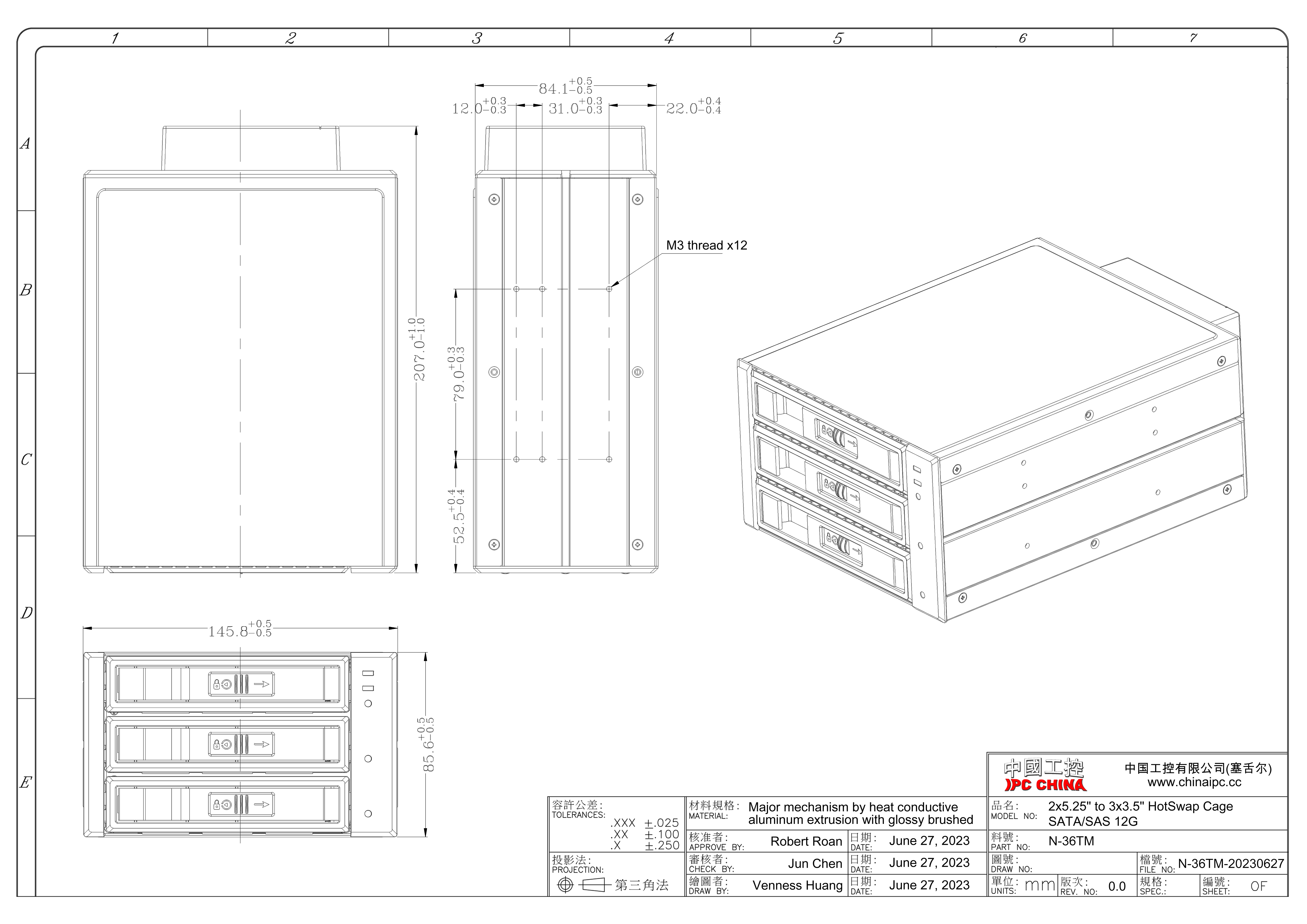

N-36TM

SATA/SAS 12G

2组5.25吋空间转3颗3.5吋热插拔抽取盒SATA/SAS 12G
* 兼容于2组5.25吋空间内, 可安装3颗3.5吋热插拔硬盘抽取盒 (如须支持RAID功能, 须另外搭配磁盘阵列卡)

* 支援3.5吋SATA1/2/3/3.2/3.3 & SAS1/2/3 (12Gbps), 高度26.1mm及以下的SAS 12G或SAS/SATA 6G硬盘皆兼容
* 整体金属采用具备散热功能之高级铝挤型合金材质, 表面细微处亦采用高级环保电镀以及耐刮伤发线强化处理
* 采用本司最新RailWay可抽取式HDD盒创新机构设计, 抽取盒采双重保密安全开关设计(钥匙及左右开关键)
* 可抽取式HDD盒采用高级铝挤型合金材料附减震弹片设计, 除抽拔顺畅之外亦可有效协助高速运转硬盘之散热
* 3组单体双色LED灯号设计: 绿色电源灯/橘色读取灯
* 标配一组70mm x 15mm外吹式散热风扇于抽取盒模块后方

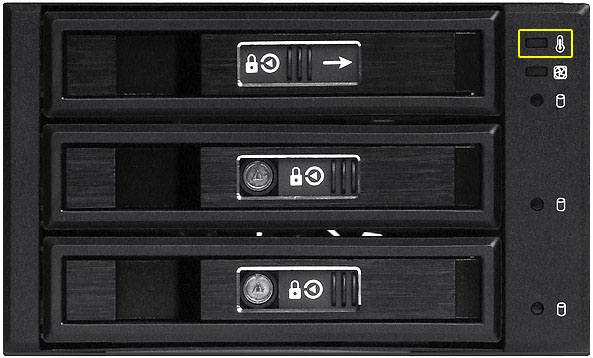

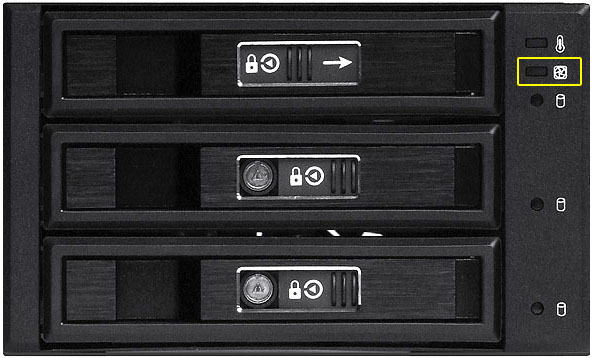

* 抽取盒前方提供风扇故障LED警示灯, 以及温度过热LED警示灯

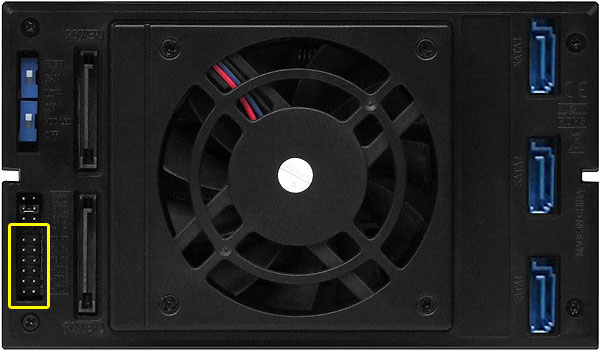

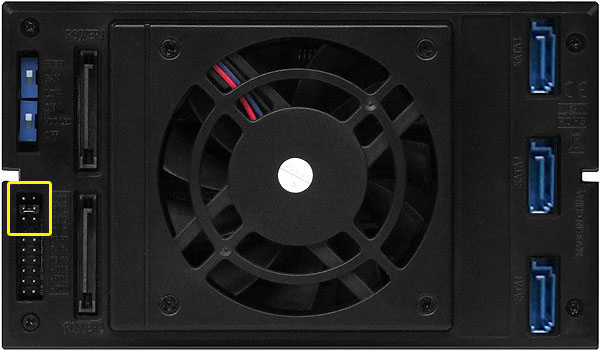

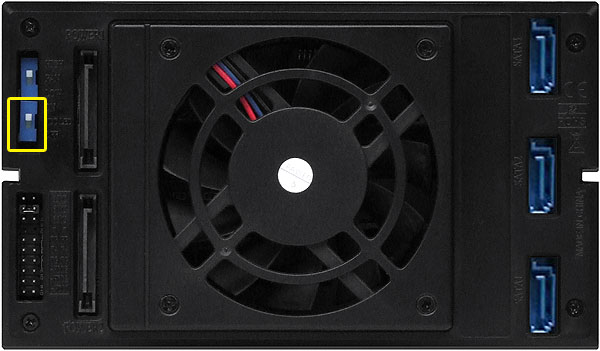

* 抽取盒后方传输接口(1): 3组SATA 7pin数据传输port, 2组SATA 15pin电源输入port, HDD读取灯可开可关功能键

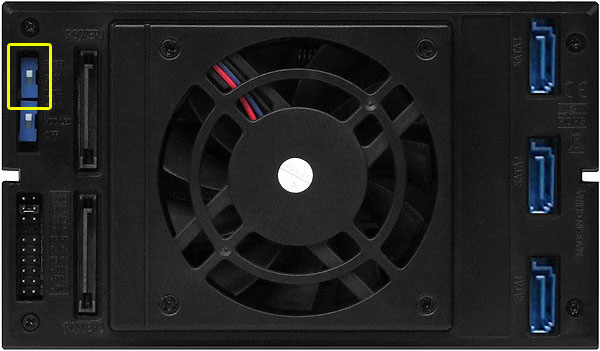

* 抽取盒后方传输接口(2): 温度过热Alarm设定jumper (可设定55度C或60度C或65度C)
* 抽取盒后方传输接口(3): 3组2.54pin HDD讯号侦测接头
* 抽取盒后方传输接口(4): 1组高转速或低转速风扇可调整键
* 零件包明细: 保密安全钥匙x2pcs, M3平头镀镍螺丝x9pcs, M3圆头镀镍螺丝x8pcs, #6平头镀镍螺丝x12pcs
* 中国工控全球质量保证及保固3年, 热插拔抽取保证5万次
* 产品尺寸: 205(L) x 146(W) x 86(H)mm
* 包装明细: N.W. 1.09 KGM, G.W. 1.31 KGM, CUFT 0.200 (254mm x 122mm x 178mm, single box packed)

* left  right  front  front1  front2  rear  rear1  rear2  rear3  rear4  tray  accessory  drawing

N-36TL

SATA/SAS 12G

2组5.25吋空间转3颗3.5吋TrayLess热插拔抽取盒SATA/SAS 12G
* 兼容于2组5.25吋空间内, 可安装3颗3.5吋TrayLess热插拔硬盘抽取盒 (如须支持RAID功能, 须另外搭配磁盘阵列卡)
* 支援3.5吋SATA1/2/3/3.2/3.3 & SAS1/2/3 (12Gbps), 高度26.1mm及以下的SAS 12G或SAS/SATA 6G硬盘皆兼容
* 整体金属采用具备散热功能之高级铝挤型合金材质, 表面细微处亦采用高级环保电镀以及耐刮伤发线强化处理

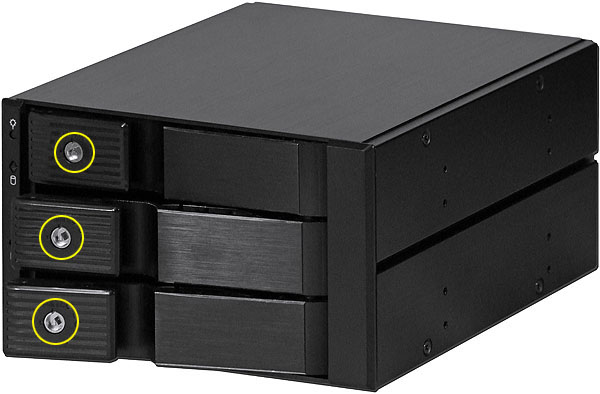

* 采用本司最新TrayLess机构设计, 铝合金前面板附保密安全钥匙开关设计
* 1组蓝色Power电源灯, 3组紫色读取灯(HDD插入时为蓝灯, HDD不插入时不亮灯, HDD读取时为紫色闪烁灯)
* 标配一组70mm x 15mm外吹式散热风扇于抽取盒模块后方

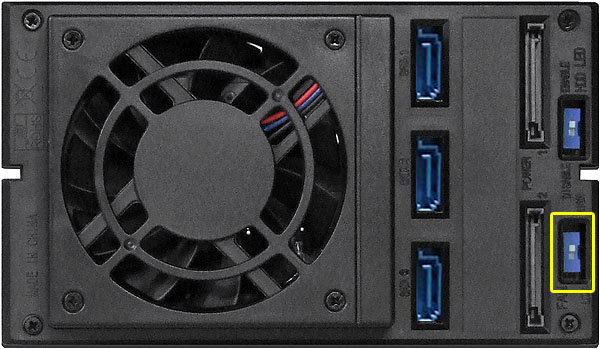

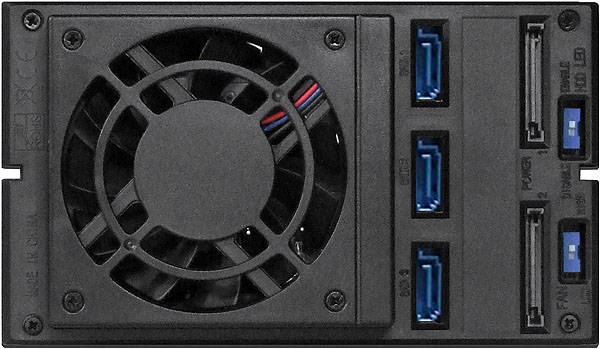

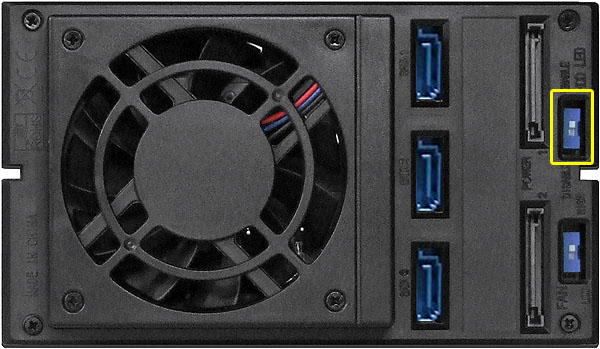

* 抽取盒后方传输接口(1): 3组SATA 7pin数据传输port, 2组SATA 15pin电源输入port, HDD读取灯可开可关功能键
* 抽取盒后方传输接口(2): 1组高转速或低转速风扇可调整键

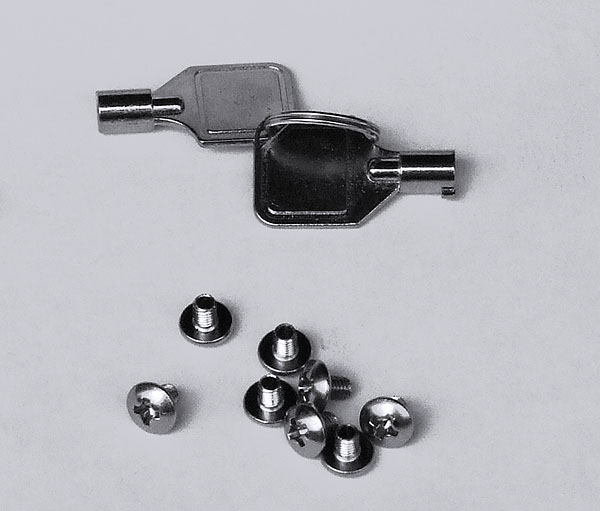

* 零件包明细: 保密安全钥匙x2pcs, M3圆头镀镍螺丝x8pcs
* 中国工控全球质量保证及保固3年, 热插拔抽取保证5万次
* 产品尺寸: 190(L) x 146(W) x 86(H)mm
* 包装明细: N.W. 0.76 KGM, G.W. 0.92 KGM, CUFT 0.200 (254mm x 122mm x 178mm, single box packed)

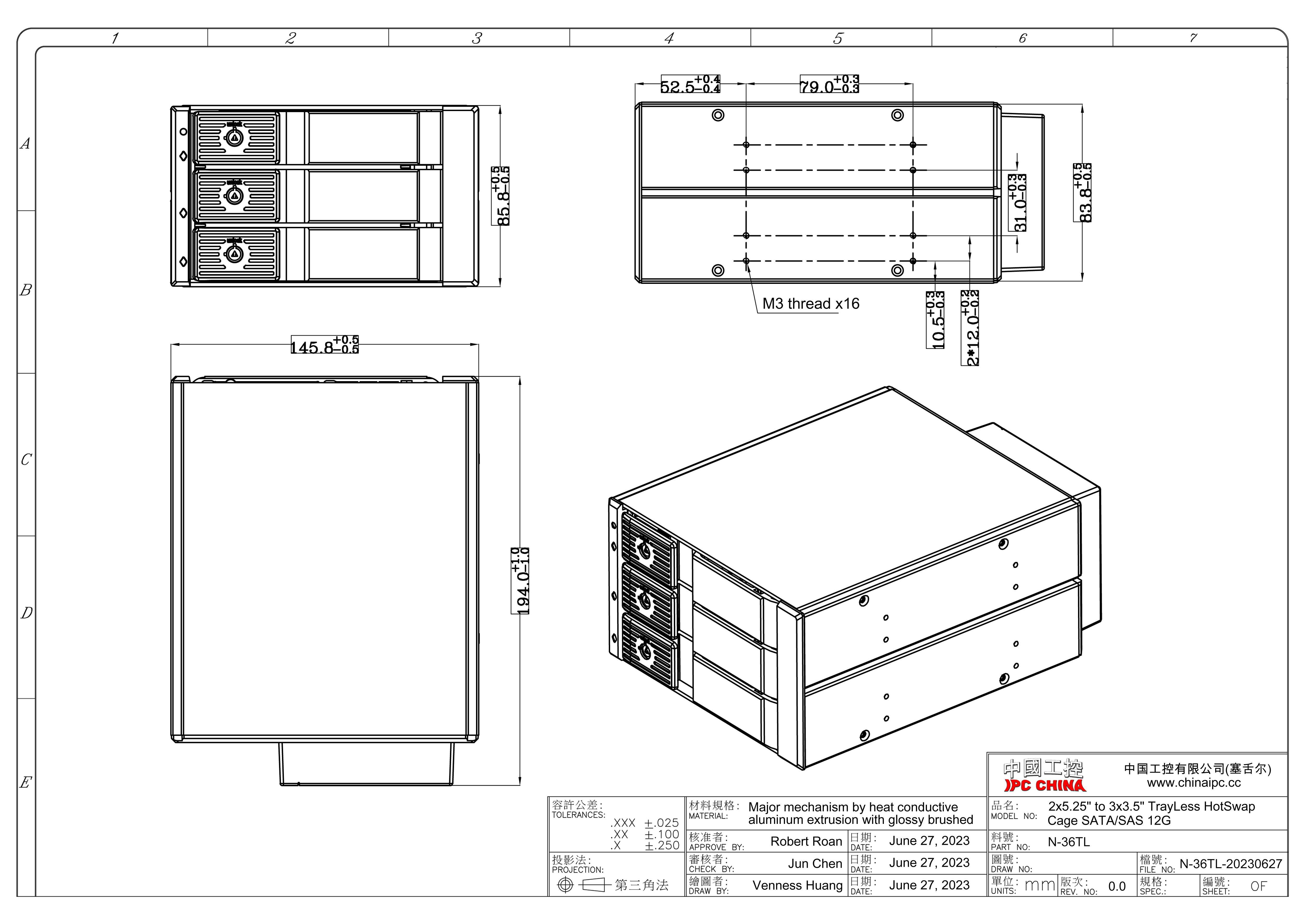

* left  right  right1  front  rear  rear1  rear2  accessory  drawing

N-46TM-MS

SFF-8643 12G

3组5.25吋空间转4颗3.5吋热插拔抽取盒SFF-8643 12G
* 兼容于3组5.25吋空间内, 可安装4颗3.5吋热插拔硬盘抽取盒 (如须支持RAID功能, 须另外搭配磁盘阵列卡)
* 支援3.5吋SATA1/2/3/3.2/3.3 & SAS1/2/3 (12Gbps) HDD, 高度26.1mm及以下的硬盘皆兼容
* 整体金属采用具备散热功能之高级铝挤型合金材质, 表面细微处亦采用高级环保电镀以及耐刮伤发线强化处理
* 采用本司最新RailWay可抽取式HDD盒创新机构设计, 抽取盒采双重保密安全开关设计(钥匙及左右开关键)
* 可抽取式HDD盒采用高级铝挤型合金材料附减震弹片设计, 除抽拔顺畅之外亦可有效协助高速运转硬盘之散热
* 4组单体双色LED灯号设计: 绿色电源灯/橘色读取灯
* 标配一组80mm x 15mm外吹式散热风扇于抽取盒模块后方
* 抽取盒前方提供风扇故障LED警示灯, 以及温度过热LED警示灯

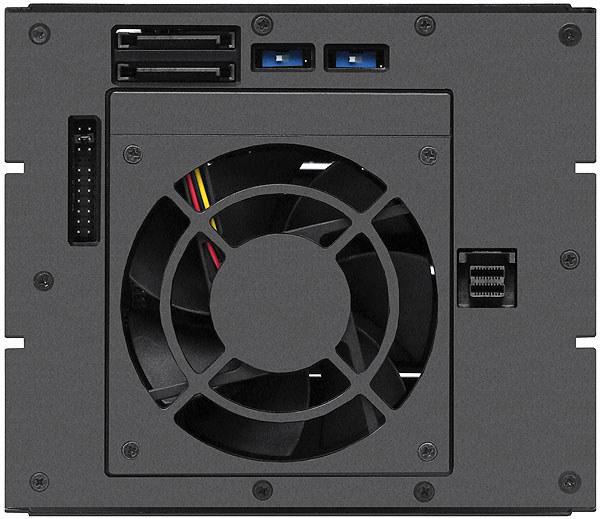

* 抽取盒后方传输接口(1): 1组MiniSAS HD SFF-8643数据传输port, 2组SATA 15pin电源输入, HDD读取灯可开可关功能键
* 抽取盒后方传输接口(2): 温度过热Alarm设定jumper (可设定55度C或60度C或65度C)
* 抽取盒后方传输接口(3): 4组2.54pin HDD讯号侦测接头
* 抽取盒后方传输接口(4): 1组高转速或低转速风扇可调整键
* 零件包明细: 保密安全钥匙x2pcs, M3平头镀镍螺丝x12pcs, M3圆头镀镍螺丝x8pcs, #6平头镀镍螺丝x16pcs
* 中国工控全球质量保证及保固3年, 热插拔抽取保证5万次
* 产品尺寸: 210(L) x 146(W) x 126(H)mm
* 包装明细: N.W. 1.79 KGM, G.W. 2.05 KGM, CUFT 0.260 (254mm x 162mm x 178mm, single box packed)

* left  right  front  front1  front2  rear  rear1  rear2  rear3  rear4  tray  accessory

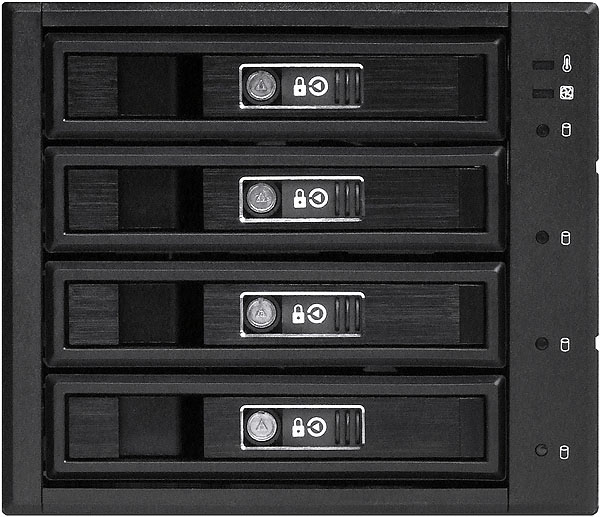

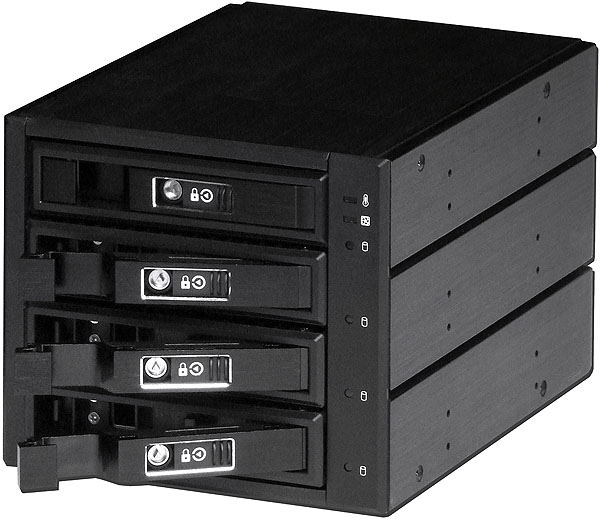

N-46TM

SATA/SAS 12G

3组5.25吋空间转4颗3.5吋热插拔抽取盒SATA/SAS 12G
* 兼容于3组5.25吋空间内, 可安装4颗3.5吋热插拔硬盘抽取盒 (如须支持RAID功能, 须另外搭配磁盘阵列卡)
* 支援3.5吋SATA1/2/3/3.2/3.3 & SAS1/2/3 (12Gbps), 高度26.1mm及以下的SAS 12G或SAS/SATA 6G硬盘皆兼容
* 整体金属采用具备散热功能之高级铝挤型合金材质, 表面细微处亦采用高级环保电镀以及耐刮伤发线强化处理
* 采用本司最新RailWay可抽取式HDD盒创新机构设计, 抽取盒采双重保密安全开关设计(钥匙及左右开关键)
* 可抽取式HDD盒采用高级铝挤型合金材料附减震弹片设计, 除抽拔顺畅之外亦可有效协助高速运转硬盘之散热
* 4组单体双色LED灯号设计: 绿色电源灯/橘色读取灯
* 标配一组80mm x 15mm外吹式散热风扇于抽取盒模块后方

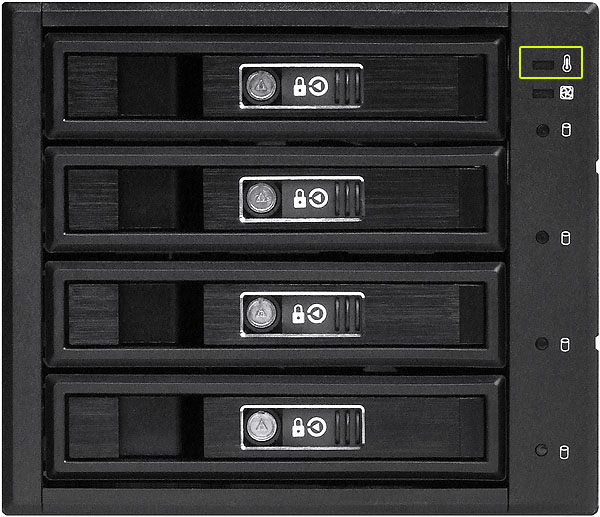

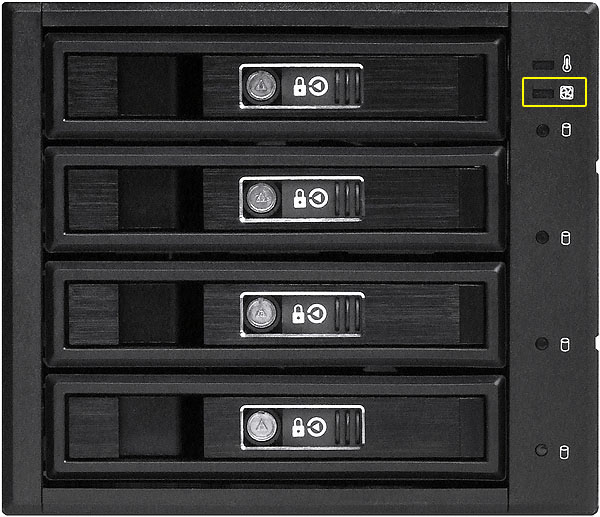

* 抽取盒前方提供风扇故障LED警示灯, 以及温度过热LED警示灯

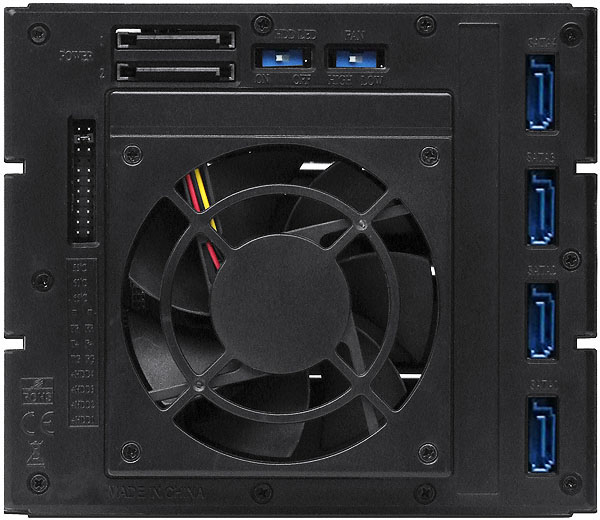

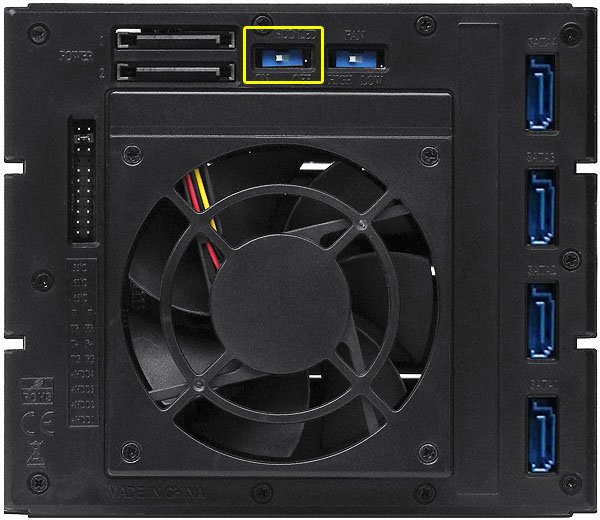

* 抽取盒后方传输接口(1): 4组SATA 7pin数据传输port, 2组SATA 15pin电源输入port, HDD读取灯可开可关功能键
* 抽取盒后方传输接口(2): 温度过热Alarm设定jumper (可设定55度C或60度C或65度C)

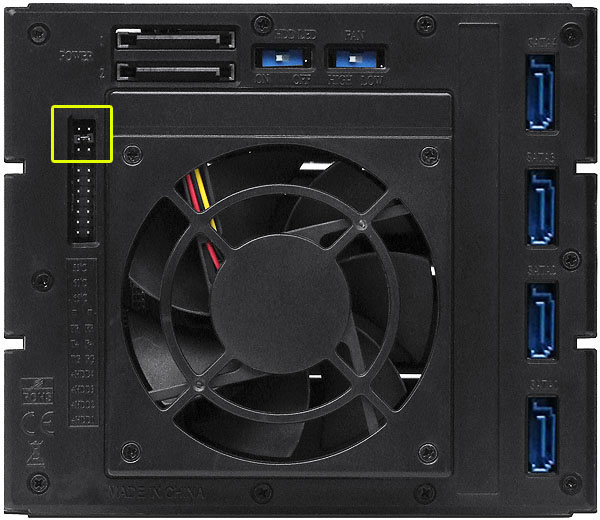

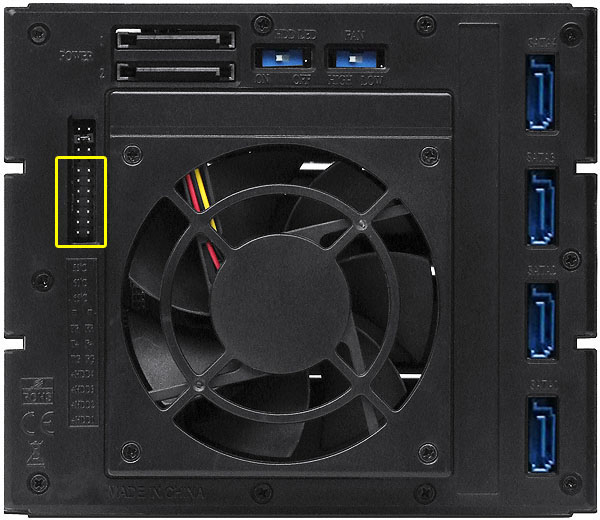

* 抽取盒后方传输接口(3): 4组2.54pin HDD讯号侦测接头

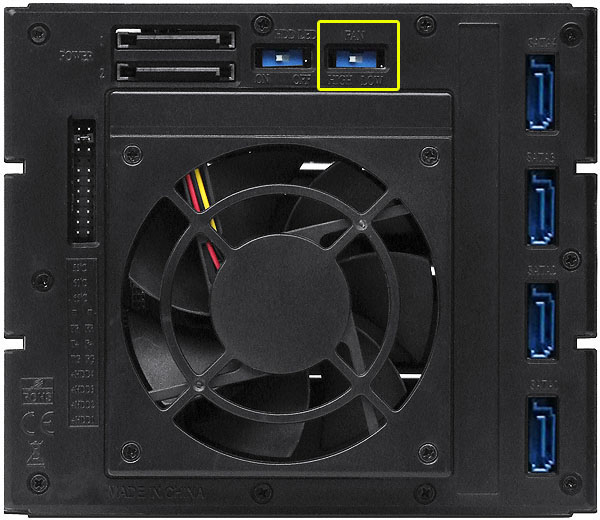

* 抽取盒后方传输接口(4): 1组高转速或低转速风扇可调整键

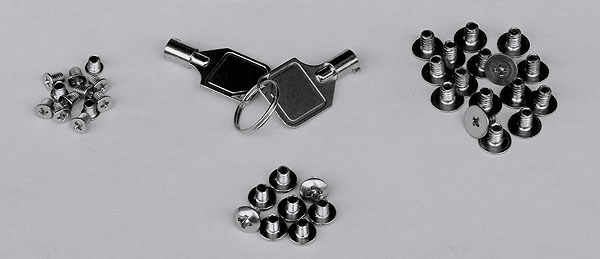

* 零件包明细: 保密安全钥匙x2pcs, M3平头镀镍螺丝x12pcs, M3圆头镀镍螺丝x8pcs, #6平头镀镍螺丝x16pcs
* 中国工控全球质量保证及保固3年, 热插拔抽取保证5万次
* 产品尺寸: 210(L) x 146(W) x 126(H)mm
* 包装明细: N.W. 1.79 KGM, G.W. 2.05 KGM, CUFT 0.260 (254mm x 162mm x 178mm, single box packed)
* left  right  front  front1  front2  rear  rear1  rear2  rear3  rear4  tray  accessory

N-46TL-MS

SFF-8643 12G

3组5.25吋空间转4颗3.5吋TrayLess热插拔抽取盒SFF-8643 12G
* 兼容于3组5.25吋空间内, 可安装4颗3.5吋TrayLess热插拔硬盘抽取盒 (如须支持RAID功能, 须另外搭配磁盘阵列卡)
* 支援3.5吋SATA1/2/3/3.2/3.3 & SAS1/2/3 (12Gbps) HDD, 高度26.1mm及以下的硬盘皆兼容
* 整体金属采用具备散热功能之高级铝挤型合金材质, 表面细微处亦采用高级环保电镀以及耐刮伤发线强化处理
* 采用本司最新TrayLess机构设计, 铝合金前面板附保密安全钥匙开关设计
* 1组蓝色Power电源灯, 4组紫色读取灯(HDD插入时为蓝灯, HDD不插入时不亮灯, HDD读取时为紫色闪烁灯)
* 标配一组80mm x 15mm外吹式散热风扇于抽取盒模块后方

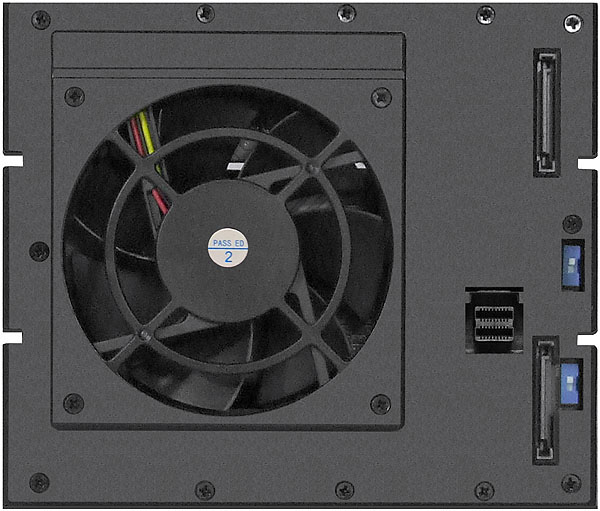

* 抽取盒后方传输接口(1): 1组MiniSAS HD SFF-8643数据传输port, 2组SATA 15pin电源输入, HDD读取灯可开可关功能键
* 抽取盒后方传输接口(2): 1组高转速或低转速风扇可调整键
* 零件包明细: 保密安全钥匙x2pcs, M3圆头镀镍螺丝x8pcs
* 中国工控全球质量保证及保固3年, 热插拔抽取保证5万次
* 产品尺寸: 199(L) x 146(W) x 126(H)mm
* 包装明细: N.W. 1.20 KGM, G.W. 1.39 KGM, CUFT 0.260 (254mm x 162mm x 178mm, single box packed)
* left  right  right1  front  rear  rear1  rear2  accessory

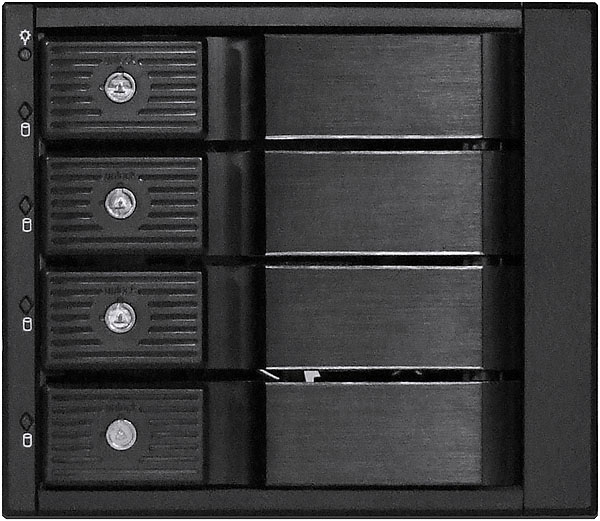

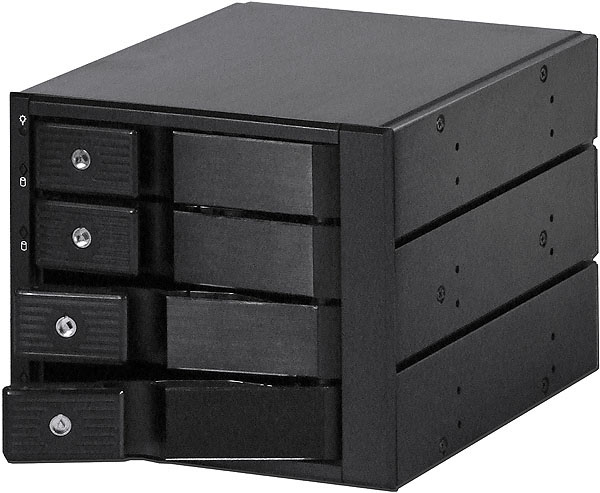

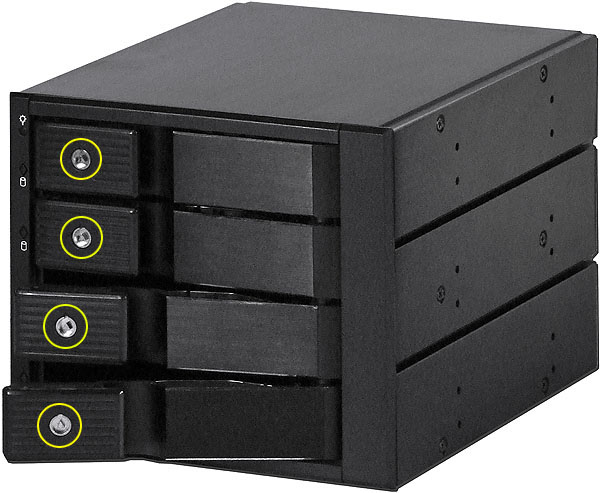

N-46TL

SATA/SAS 12G

3组5.25吋空间转4颗3.5吋TrayLess热插拔抽取盒SATA/SAS 12G
* 兼容于3组5.25吋空间内, 可安装4颗3.5吋TrayLess热插拔硬盘抽取盒 (如须支持RAID功能, 须另外搭配磁盘阵列卡)
* 支援3.5吋SATA1/2/3/3.2/3.3 & SAS1/2/3 (12Gbps), 高度26.1mm及以下的SAS 12G或SAS/SATA 6G硬盘皆兼容
* 整体金属采用具备散热功能之高级铝挤型合金材质, 表面细微处亦采用高级环保电镀以及耐刮伤发线强化处理
* 采用本司最新TrayLess机构设计, 铝合金前面板附保密安全钥匙开关设计
* 1组蓝色Power电源灯, 4组紫色读取灯(HDD插入时为蓝灯, HDD不插入时不亮灯, HDD读取时为紫色闪烁灯)
* 标配一组80mm x 15mm外吹式散热风扇于抽取盒模块后方

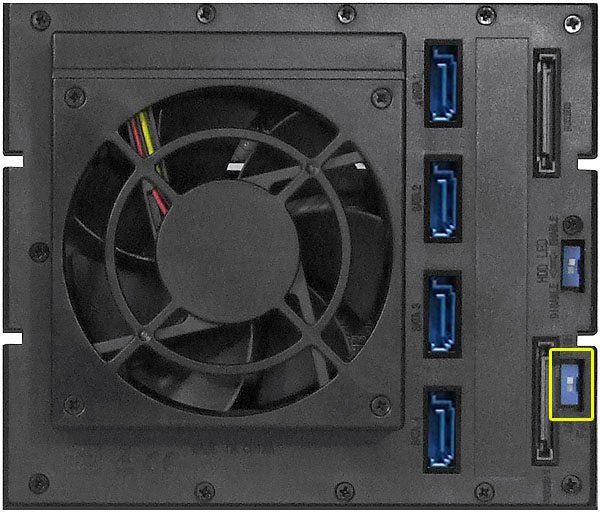

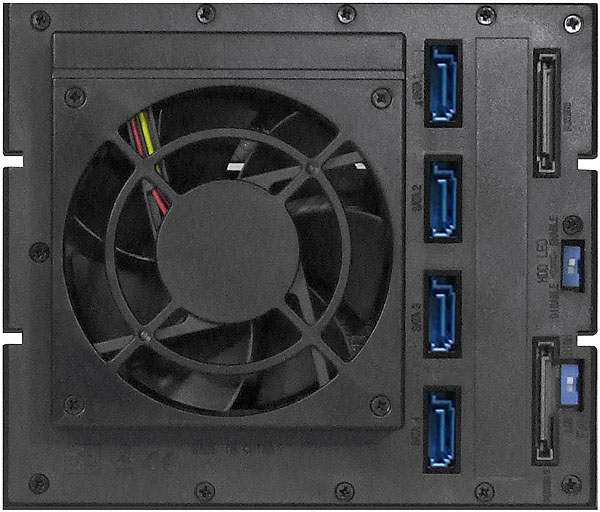

* 抽取盒后方传输接口(1): 4组SATA 7pin数据传输port, 2组SATA 15pin电源输入port, HDD读取灯可开可关功能键
* 抽取盒后方传输接口(2): 1组高转速或低转速风扇可调整键
* 零件包明细: 保密安全钥匙x2pcs, M3圆头镀镍螺丝x8pcs
* 中国工控全球质量保证及保固3年, 热插拔抽取保证5万次
* 产品尺寸: 199(L) x 146(W) x 126(H)mm
* 包装明细: N.W. 1.20 KGM, G.W. 1.39 KGM, CUFT 0.260 (254mm x 162mm x 178mm, single box packed)
* left  right  right1  front  rear  rear1  rear2  accessory

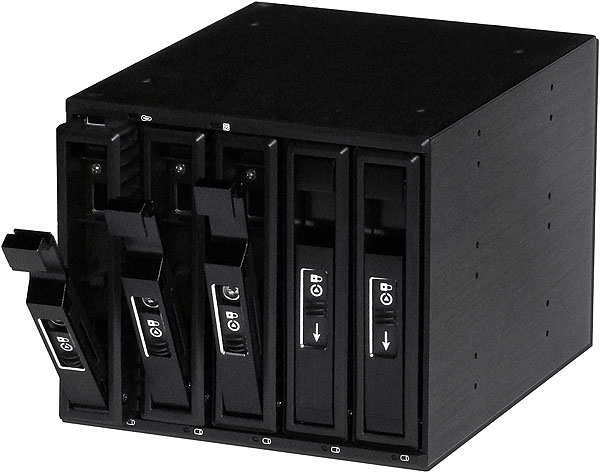

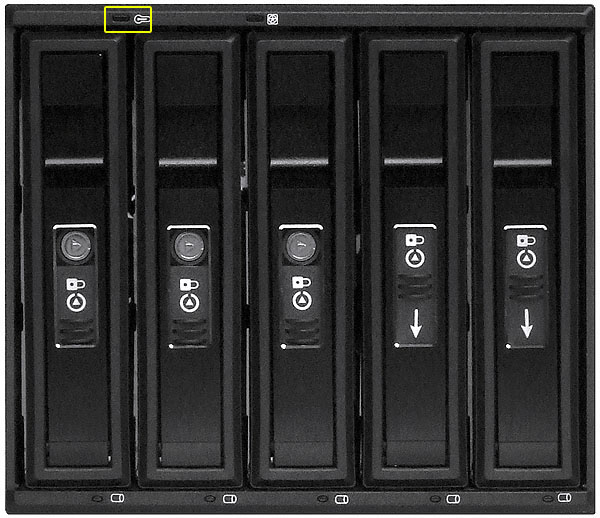

N-56TM

SATA/SAS 12G

3组5.25吋空间转5颗3.5吋热插拔抽取盒SATA/SAS 12G
* 兼容于3组5.25吋空间内, 可安装5颗3.5吋热插拔硬盘抽取盒 (如须支持RAID功能, 须另外搭配磁盘阵列卡)
* 支援3.5吋SATA1/2/3/3.2/3.3 & SAS1/2/3 (12Gbps), 高度26.1mm及以下的SAS 12G或SAS/SATA 6G硬盘皆兼容
* 整体金属采用具备散热功能之高级铝挤型合金材质, 表面细微处亦采用高级环保电镀以及耐刮伤发线强化处理

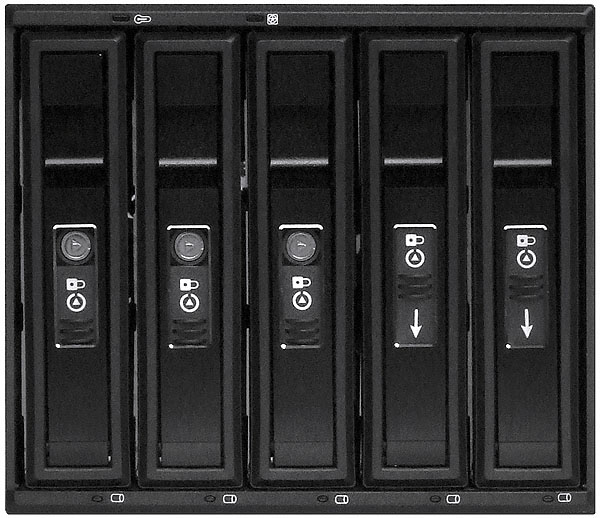

* 采用本司最新RailWay可抽取式HDD盒创新机构设计, 抽取盒采双重保密安全开关设计(钥匙及左右开关键)
* 可抽取式HDD盒采用高级铝挤型合金材料附减震弹片设计, 除抽拔顺畅之外亦可有效协助高速运转硬盘之散热
* 5组单体双色LED灯号设计: 绿色电源灯/橘色读取灯
* 标配一组80mm x 15mm外吹式散热风扇于抽取盒模块后方

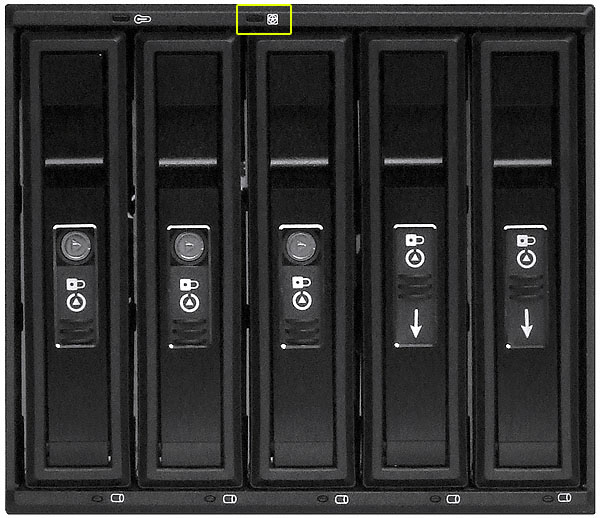

* 抽取盒前方提供风扇故障LED警示灯, 以及温度过热LED警示灯

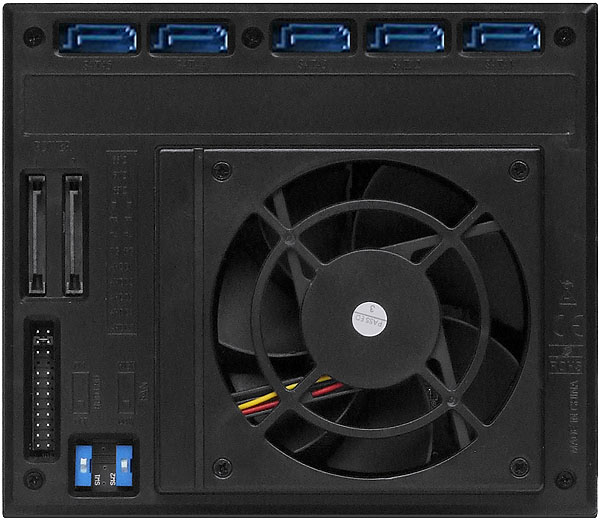

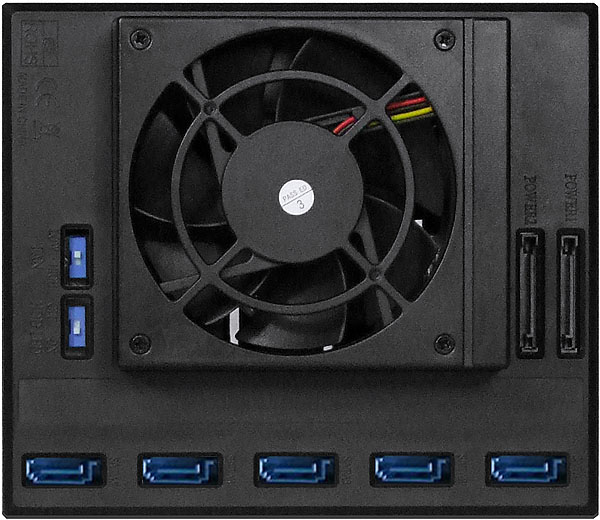

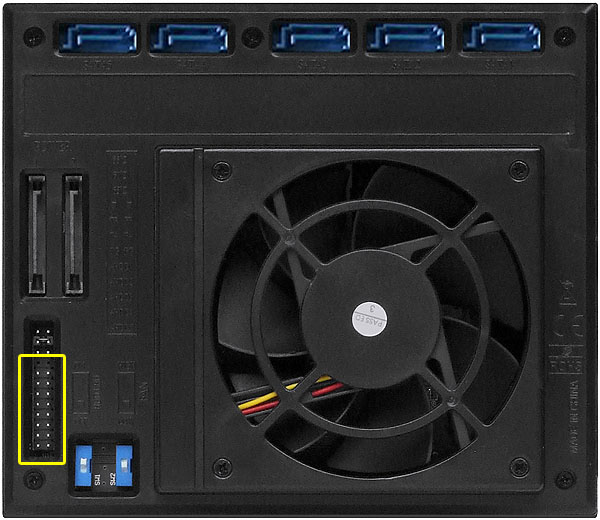

* 抽取盒后方传输接口(1): 5组SATA 7pin数据传输port, 2组SATA 15pin电源输入port, HDD读取灯可开可关功能键

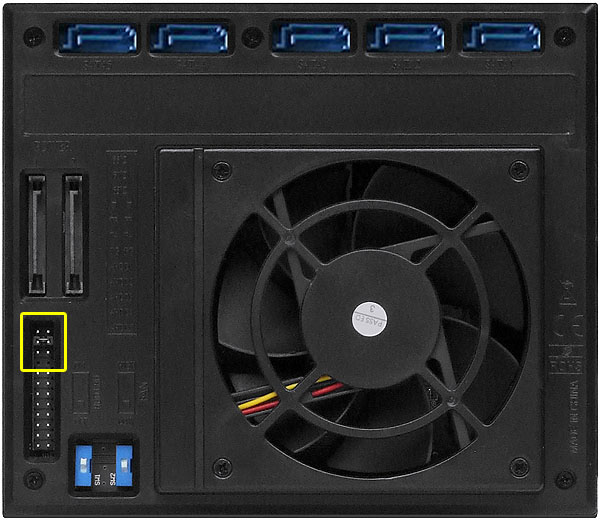

* 抽取盒后方传输接口(2): 温度过热Alarm设定jumper (可设定55度C或60度C或65度C)
* 抽取盒后方传输接口(3): 5组2.54pin HDD讯号侦测接头
* 抽取盒后方传输接口(4): 1组高转速或低转速风扇可调整键

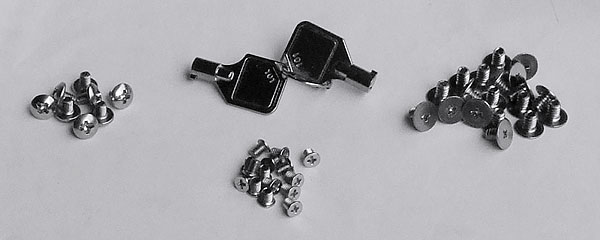

* 零件包明细: 保密安全钥匙x2pcs, M3平头镀镍螺丝x15pcs, M3圆头镀镍螺丝x8pcs, #6平头镀镍螺丝x20pcs
* 中国工控全球质量保证及保固3年, 热插拔抽取保证5万次
* 产品尺寸: 210(L) x 146(W) x 126(H)mm
* 包装明细: N.W. 1.80 KGM, G.W. 2.07 KGM, CUFT 0.260 (254mm x 162mm x 178mm, single box packed)
* left  right  front  front1  front2  rear  rear1  rear2  rear3  rear4  tray  accessory

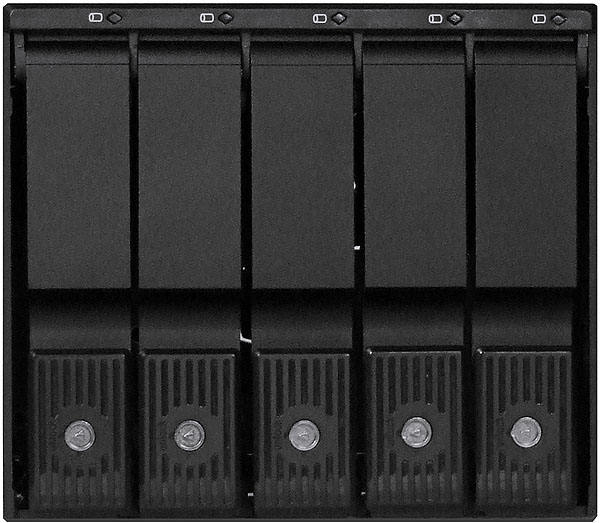

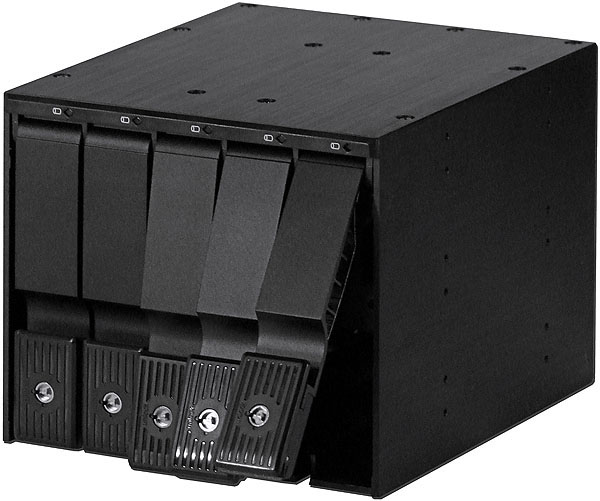

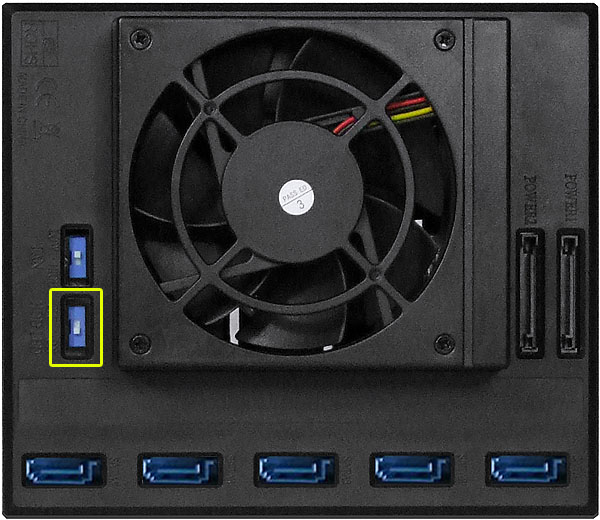

N-56TL

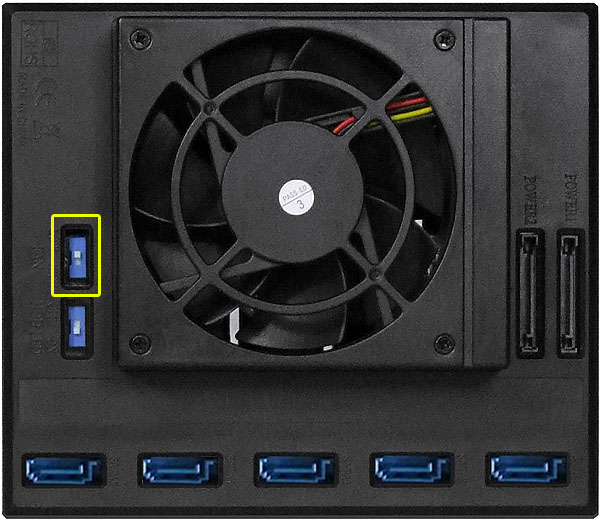

SATA/SAS 12G

3组5.25吋空间转5颗3.5吋TrayLess热插拔抽取盒SATA/SAS 12G
* 兼容于3组5.25吋空间内, 可安装5颗3.5吋TrayLess热插拔硬盘抽取盒 (如须支持RAID功能, 须另外搭配磁盘阵列卡)
* 支援3.5吋SATA1/2/3/3.2/3.3 & SAS1/2/3 (12Gbps), 高度26.1mm及以下的SAS 12G或SAS/SATA 6G硬盘皆兼容
* 整体金属采用具备散热功能之高级铝挤型合金材质, 表面细微处亦采用高级环保电镀以及耐刮伤发线强化处理

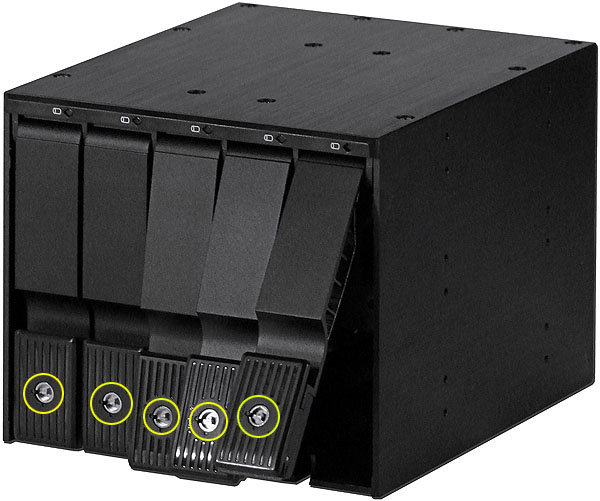

* 采用本司最新TrayLess机构设计, 铝合金前面板附保密安全钥匙开关设计
* 1组蓝色Power电源灯, 5组紫色读取灯(HDD插入时为蓝灯, HDD不插入时不亮灯, HDD读取时为紫色闪烁灯)
* 标配一组80mm x 15mm外吹式散热风扇于抽取盒模块后方
* 抽取盒后方传输接口(1): 5组SATA 7pin数据传输port, 2组SATA 15pin电源输入port, HDD读取灯可开可关功能键
* 抽取盒后方传输接口(2): 1组高转速或低转速风扇可调整键
* 零件包明细: 保密安全钥匙x2pcs, M3圆头镀镍螺丝x8pcs
* 中国工控全球质量保证及保固3年, 热插拔抽取保证5万次
* 产品尺寸: 200(L) x 146(W) x 126(H)mm
* 包装明细: N.W. 1.11 KGM, G.W. 1.30 KGM, CUFT 0.260 (254mm x 162mm x 178mm, single box packed)
* left  right  right1  front  rear  rear1  rear2  accessory

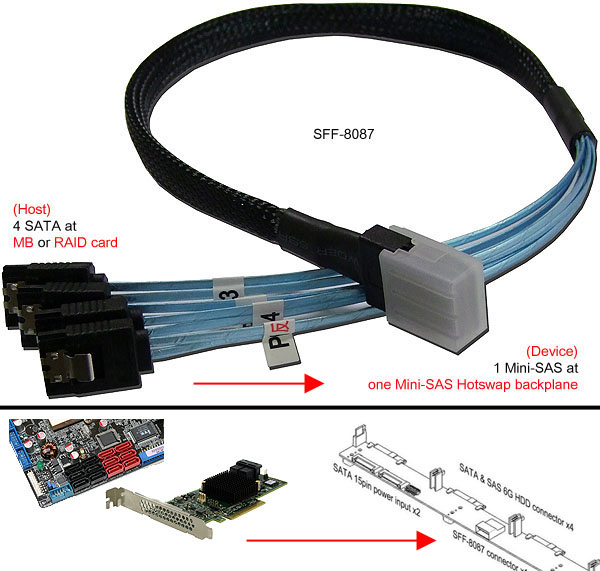

4SATA-1MSAS-500MM

Four SATA (Host) to SFF-8087 Mini-SAS (Device) cable
* 4条SATA (Host控制端)至1条SFF-8087 Mini-SAS 6G (Device装置端)
* 适用于RAID卡或主板端为SATA接口, 热插拔背板端为SFF-8087 Mini-SAS界面
* 线长440mm, 总长500mm (含两端接头)
* 中国工控全球质量保证及保固3年
* 简称4对1, 或者反向线

1MSAS-4SATA-500MM

SFF-8087 Mini-SAS (Host) to Four SATA (Device) cable
* 1条SFF-8087 Mini-SAS 6G (Host控制端)至4条SATA (Device装置端)
* 适用于RAID卡或主板端为SFF-8087 Mini-SAS接口, 热插拔背板端或硬盘为SATA界面
* 线长440mm, 总长500mm (含两端接头)
* 中国工控全球质量保证及保固3年
* 简称1对4, 或者正向线

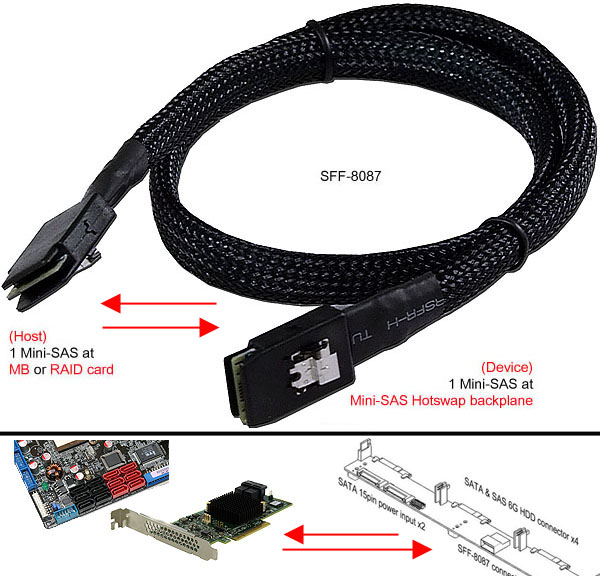

1MSAS-1MSAS-500MM

SFF-8087 Mini-SAS (Host) to Mini-SAS (Device) cable
* 1条SFF-8087 Mini-SAS 6G (Host控制端)至1条SFF-8087 Mini-SAS 6G (Device装置端)
* 适用于RAID卡或主板端为SFF-8087 Mini-SAS接口, 热插拔背板端亦为SFF-8087 Mini-SAS界面
* 线长440mm, 总长500mm (含两端接头)
* 中国工控全球质量保证及保固3年
* 简称1对1, 或者双向线

SFF-8643-500MM

SFF-8643 Mini-SAS HD (Host) to SFF-8643 Mini-SAS HD (Device) cable
* 1条SFF-8643 Mini-SAS HD 12G (Host控制端)至1条SFF-8643 Mini-SAS HD 12G (Device装置端)
* 适用于RAID卡或主板端为SFF-8643 Mini-SAS HD接口, 热插拔背板端亦为SFF-8643 Mini-SAS HD界面
* 线长440mm, 总长500mm (含两端接头)
* 中国工控全球质量保证及保固3年
* 简称1对1, 或者双向线

4SATA-SFF-8643-500MM

Four SATA (Host) to SFF-8643 Mini-SAS HD (Device) cable
* 4条SATA (Host控制端)至1条SFF-8643 Mini-SAS HD 12G (Device装置端)
* 适用于RAID卡或主板端为SATA接口, 热插拔背板端为SFF-8643 Mini-SAS HD界面
* 线长440mm, 总长500mm (含两端接头)
* 中国工控全球质量保证及保固3年, 规格书
* 简称4对1, 或者反向线

SFF-8643-4SATA-500MM

SFF-8643 Mini-SAS HD (Host) to Four SATA (Device) cable
* 1条SFF-8643 Mini-SAS HD 12G (Host控制端)至4条SATA (Device装置端)
* 适用于RAID卡或主板端为SFF-8643 Mini-SAS HD接口, 热插拔背板端或硬盘为SATA界面
* 线长440mm, 总长500mm (含两端接头)
* 中国工控全球质量保证及保固3年
* 简称1对4, 或者正向线
